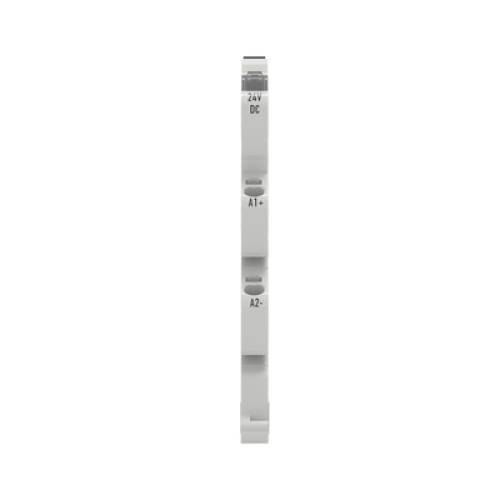

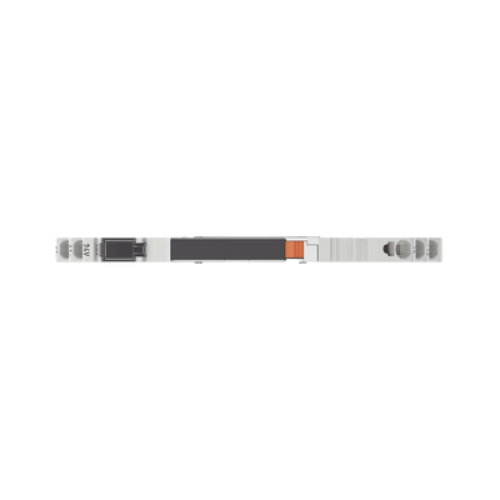

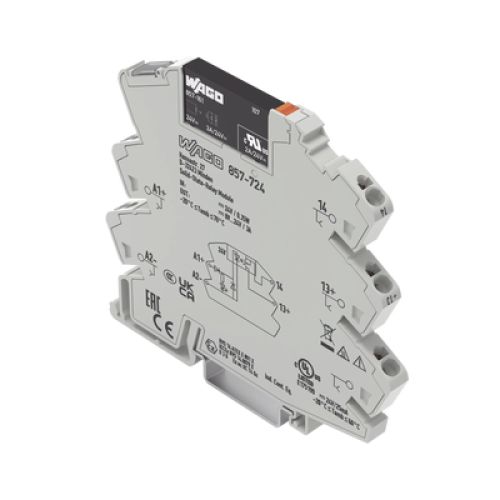

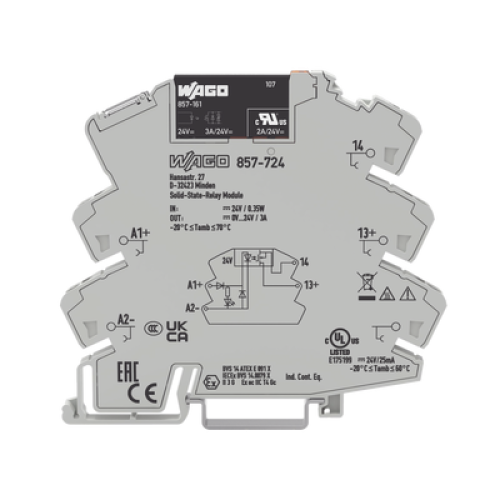

WAGO modelo: 857-724

El módulo de relé de estado sólido WAGO 857-724 es un componente electrónico industrial diseñado para aplicaciones de conmutación de señales en redes de procesamiento. Este dispositivo ofrece aislamiento galvánico entre el circuito de control y el circuito de carga, con una capacidad de corriente continua de 3 A y tensión nominal de 24 VCC. Su construcción robusta incluye tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras, indicador LED amarillo para monitoreo de estado, y montaje en carril DIN-35. Ideal para aplicaciones en automatización industrial, control de procesos y sistemas donde se requiere conmutación rápida y confiable con tiempos de respuesta en microsegundos.

Características Generales

  • Tipo: Relé de Estado Sólido
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Indicador de Estado: LED Amarillo
  • Color: Gris
  • Montaje: Carril DIN-35
  • Grado de Protección: IP20
  • Peso: 29.2 g
  • Carga de Fuego: 0.552 MJ
Circuito de Control
  • Tensión Nominal: 24 VCC
  • Rango Bajo: 0 … 10 V
  • Rango Alto: 18.8 … 31.2 V
  • Corriente Nominal: 10 mA
Circuito de Carga
  • Tipo: Conexión 2 Conductores
  • Corriente Continua: 3 A
  • Corriente de Irrupción: 15 A / 0.01 s
  • Tensión Nominal: 24 V
  • Rango Salida: 0 … 30 V
  • Caída de Tensión: ≤ 0.12 VDC
  • Corriente de Fuga: ≤ 1 µA
  • Corriente Conmutación: ≥ 50 µA
  • Tiempo Encendido: ≤ 100 µs
  • Tiempo Apagado: ≤ 600 µs
  • Frecuencia Conmutación: ≤ 350 Hz
Seguridad y Protección
  • Tensión Asignada: 300 V
  • Categoría Sobretensión: III
  • Grado Ensuciamiento: 2
  • Rigidez Dieléctrica: 3.51 kVrms
  • Aislamiento Control/Carga: Básico
  • Aislamiento Dispositivos: Reforzado
  • Clase Protección: IP20
Datos de Conexión
  • Conductor Rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
  • Conductor Flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
  • Conductor con Puntera: 0.34 … 1.5 mm² / 22 … 16 AWG
  • Longitud Pelado: 9 … 10 mm (0.35 … 0.39 in)


Requisitos Ambientales
  • Temperatura Operación: -20 … +70 °C
  • Temperatura Almacenamiento: -40 … +70 °C
  • Temperatura Procesamiento: -25 … +50 °C
  • Humedad Relativa: 5 … 85% (sin condensación)
  • Altitud Máxima: 2000 m
Normas y Certificaciones
  • EN 61000-6-2 Compatibilidad Electromagnética
  • EN 61000-6-3 Emisiones Electromagnéticas
  • EN 61373 Pruebas de Vibración y Choque
  • EN 61010-2-201 Seguridad Eléctrica
  • UL 508 Controladores Industriales
  • DNV Certificación Marina
  • ATEX Ambientes Explosivos
  • IECEx Certificación Internacional
  • CCC Certificación China
  • UKEx Certificación Reino Unido
Datos Comerciales
  • eCl@ss: 27-26-15-03
  • ETIM: EC001504
  • PU: 25 (1) UDS
  • Embalaje: Box
  • Origen: CN
  • GTIN: 4045454835552
  • Arancel: 85365005000
