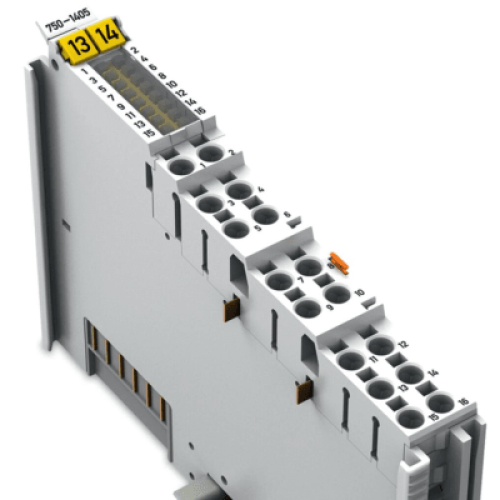

WAGO modelo: 750-1405

Módulo de entrada digital de 16 canales para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Diseñado para recibir señales de control binarias de dispositivos de campo digitales como sensores, encoders, interruptores y sensores de proximidad. Cuenta con tecnología Push-in CAGE CLAMP® que permite conexiones rápidas y seguras de conductores sólidos simplemente insertándolos. Cada canal incluye un filtro RC con rechazo de ruido de 3.0 ms de constante de tiempo y LED indicador verde para el estado de la señal. Ofrece aislamiento eléctrico de 500 V entre los niveles de campo y sistema, cumpliendo con múltiples certificaciones internacionales incluyendo ATEX, IECEx y UL para aplicaciones en áreas peligrosas.

Características Generales

  • Número de entradas digitales: 16
  • Tipo de señal: Digital 24 VDC

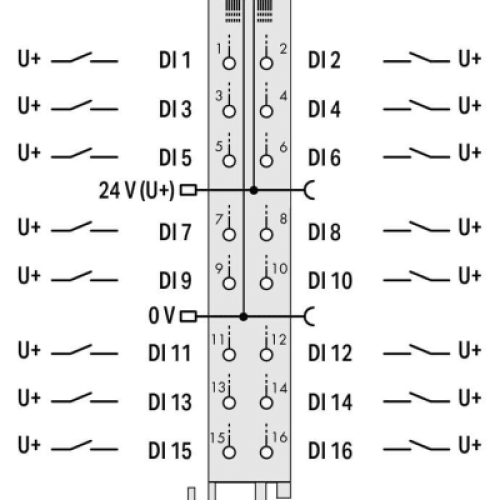

  • Conexión de sensor: 16 x (1-hilo)
  • Característica de entrada: High-side switching

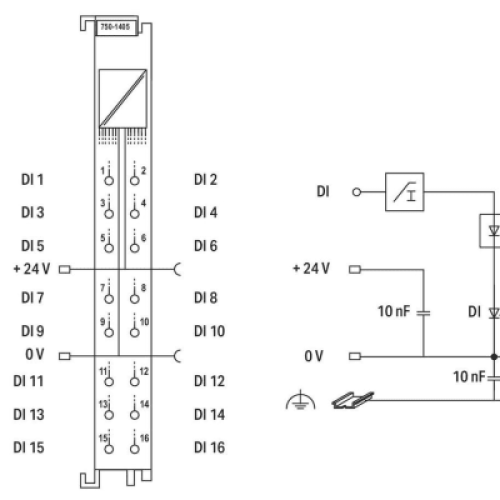

  • Filtro de entrada: 3 ms

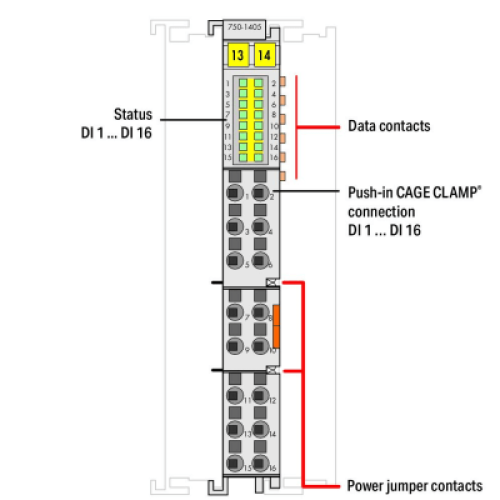

  • Tecnología de conexión: Push-in CAGE CLAMP®
  • Aislamiento: 500 V sistema/campo
  • Indicadores: LED verde por canal (1-16)
  • Montaje: Riel DIN-35
  • Protección: IP20
  • Color: Gris claro
Especificaciones Eléctricas
  • Voltaje de campo: 24 VDC (-25 … +30 %)
  • Voltaje de sistema: 5 VDC via contactos de datos
  • Consumo de corriente (5V): 25 mA
  • Corriente entrada señal (0) typ: 0.6 mA
  • Corriente entrada señal (1) typ: 2.3 mA
  • Corriente entrada señal (1) min: 2.1 mA
  • Corriente entrada señal (1) max: 2.4 mA
  • Rango voltaje señal (0): −3 … +5 VDC
  • Rango voltaje señal (1): 15 … 30 VDC
  • Ancho datos entrada: 16 bits max
  • Capacidad carga contactos jumper: 10 A
Físicas y Mecánicas
  • Ancho: 12 mm (0.472 in)
  • Alto: 100 mm (3.937 in)
  • Profundidad: 69 mm (2.717 in)
  • Profundidad desde riel DIN: 61.8 mm (2.433 in)
  • Peso: 47 g
  • Material carcasa: Policarbonato; poliamida 6.6
  • Carga de fuego: 1.014 MJ
  • Conductores sólidos: 0.08 … 1.5 mm² / 28 … 16 AWG
  • Conductores finamente trenzados: 0.25 … 1.5 mm² / 22 … 16 AWG
  • Longitud de pelado: 8 … 9 mm (0.31 … 0.35 in)
  • Material conductor: Cobre
Ambientales y Certificaciones
  • Temperatura operación: 0 … +55 °C
  • Temperatura almacenamiento: -40 … +85 °C
  • Humedad relativa: 95 % sin condensación
  • Altitud operación: 0 … 2000 m (0 … 6562 ft)
  • Resistencia vibración: 4g per IEC 60068-2-6
  • Resistencia choque: 15g per IEC 60068-2-27
  • Grado de contaminación: 2 per IEC 61131-2
  • Marcado CE: Conforme
  • RoHS: Conforme con exención 7(c)-I
  • Certificaciones: ATEX, IECEx, UL, EAC, KC, UKCA


Escribir Opinión

Favor de conectarse o registrarse para Opinar

Módulo de Entrada Digital / 16 Canales / 24 VDC / Filtro RC 3 ms / Push-in CAGE CLAMP® / Aislamiento 500 V / IP20

  • Fabricante: WAGO
  • Código de Producto: 750-1405
  • Existencia: Out Of Stock

  • $5,525.66
