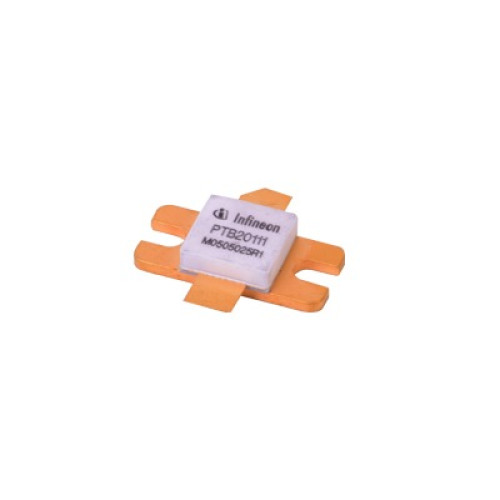

• Módulo Amplificador de reemplazo de etapa final para 860-900 MHz, 85 Watt.

Características Principales

  • Rango de frecuencia: 860-900 MHz
  • Potencia de salida: Hasta 85 Watts
  • Clase AB, NPN, emisor común
  • Tensión de colector: 25 Vdc
  • Reemplazo directo para etapa final
  • Diseño compacto y eficiente
Especificaciones Eléctricas
  • Breakdown Voltage C to E: 25-30 V
  • Breakdown Voltage C to B: 55-70 V
  • Breakdown Voltage E to B: 3.5-5 V
  • DC Current Gain: 20-100
RF Specifications
  • Ganancia: 8.5-9.5 dB
  • Eficiencia: 50%
  • Tolerancia a desadaptación: 10:1
  • Impedancia: 1.7-0.8 R, -1.6 jX
Máximas Calificaciones
  • VCE: 40 Vdc
  • VBC: 65 Vdc
  • VEB: 4.0 Vdc
  • IC: 20 Adc

Gráficos de Rendimiento

  • Intermodulación vs. Potencia de salida
  • Eficiencia vs. Potencia de salida
  • Ganancia vs. Frecuencia
  • Potencia vs. Tensión de alimentación

Aplicaciones

  • Sistemas de comunicación celular
  • Amplificadores de señal
  • Equipos de radiofrecuencia
  • Infraestructura de telecomunicaciones
