Características principales

  • Regulador de -12V con salida de 1 Amp
  • Encapsulado TO-220 para disipación eficiente
  • Estabilidad térmica en condiciones extremas
  • Bajo ruido de salida para electrónica sensible
  • Protección contra corto circuito incluida
Especificaciones eléctricas
  • Voltaje de salida: -11.4V a -12.6V (en rango de operación)
  • Corriente de salida: Hasta 1.0 A
  • Voltaje de entrada: Hasta -35Vdc (máx.)
  • Ripple rejection: 61 dB (mín.)
  • Ruido de salida: 75 µV (típico)
  • Tensión de dropout: 2.0 V (mín.)
  • Coeficiente térmico: -1.0 mV/°C
  • Regulación de línea: Hasta 120 mV
  • Regulación de carga: Hasta 240 mV
Especificaciones térmicas
  • Resistencia térmica (J-A): 65 °C/W (TO-220)
  • Resistencia térmica (J-C): 5.0 °C/W
  • Temperatura de unión: -40°C a +150°C
  • Temperatura de almacenamiento: -65°C a +150°C
Características físicas
  • Encapsulado: TO-220 (T SUFFIX, CASE 221A)
  • Conexión térmica: Superficie de disipación conectada al pin 2
  • Conexiones: Pin 1 - Ground, Pin 2 - Input, Pin 3 - Output
Protecciones
  • Protección contra sobrecalentamiento
  • Limitación de corriente interna
  • Compensación de área segura del transistor de salida

Aplicación típica

  • Requiere condensador de entrada de 0.33 µF (Cin) y condensador de salida de 1 µF (Cout)
  • Se requiere tierra común entre voltaje de entrada y salida
  • El voltaje de entrada debe ser típicamente 2.0 V más negativo que la salida incluso durante picos de rizado
Tolerancias
  • Voltaje de salida (TJ = +25°C): -11.5V a -12.5V
  • Voltaje de salida (operación): -11.4V a -12.6V
  • Corriente de polarización: 4.4 mA (típico) a 8.0 mA (máx.)
Condiciones de operación
  • Rango de temperatura de operación: -40°C a +125°C (MC7912B) o 0°C a +125°C (MC7912C)
  • Disipación de potencia: Limitada internamente
  • Resistencia térmica: 65 °C/W (TO-220)

Escribir Opinión

Favor de conectarse o registrarse para Opinar

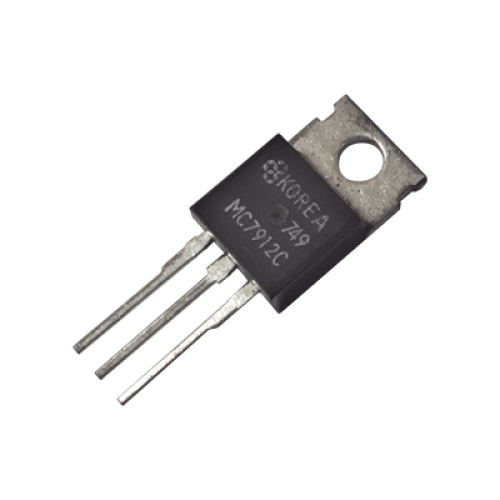

Regulador MC7912CT para -12Vcc a 1 Amp. TO-220
