• Cable para conexión de PM400 (conexión en SIMPLEX)

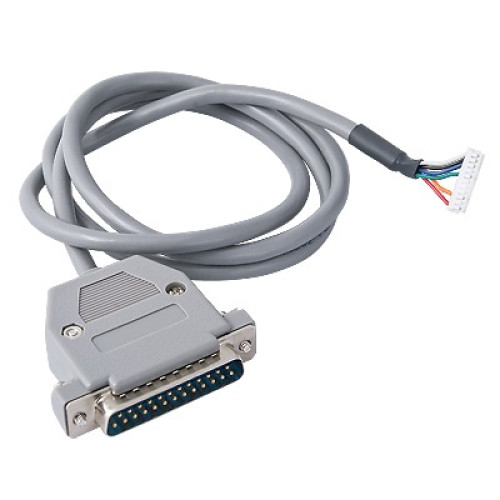

Descripción del Arnes IRR-25S

Arnes de conexión diseñado por SYSCOM para la interfase entre radios móviles ICOM y sistemas simplex como Echo-R100 y EDM-3.

Este arnés proporciona conexión de 11 posiciones con configuración específica para compatibilidad con equipos simplex.

Configuración de Conexión

  • 1 (Rojo): +VCC (pines 1 y 2)
  • 3 (Naranja): COR (pin 9)
  • 7 (Verde): Audio RX (DISC) (pin 13)
  • 9 (Azul): Audio TX (MIC) (pin 12)
  • 10 (Negro): Tierra (pines 14 al 25) - Malla
  • 11 (Blanco): PTT (pin 7)

Componentes Adicionales

  • Puente de conexión: Entre pines 10 y 11
  • Resistencia: 100K, ¼ W (pines 1 y 9)
Especificaciones Técnicas
  • Tipo: Arnés de conexión
  • Conector: DB-25 de 25 pines
  • Posiciones utilizadas: 11 posiciones
  • Aplicación: Interfaz entre radios móviles ICOM y sistemas simplex
Aplicaciones
  • Interfaz con sistema simplex Echo-R100
  • Conexión con sistema EDM-3
  • Integración con radios móviles ICOM

Información de SYSCOM

COMUNICACION ELECTRONICA
SISTEMAS Y SERVICIOS DE COMUNICACION S. A. DE C. V.
AV. 20 DE NOVIEMBRE No. 805
TEL (614) 415-25-25 FAX 416-42-98
31000, CHIHUAHUA CHIH., MÉXICO

Escribir Opinión

Favor de conectarse o registrarse para Opinar

Cable para conexión de PM400 (conexión en SIMPLEX)

  • Fabricante: SYSCOM
  • Código de Producto: IRR25S
  • Existencia: Out Of Stock

  • $569.78

0 Opiniones / Escribir Opinión
