Características Principales

  • Fusible nano-SMF rápido de 15 Amperios
  • Dimensiones compactas de 6.1 x 3.7mm
  • Rango de corriente 0.062A a 20A
  • Diseño sin halógenos y cumple con RoHS
  • Amplio rango de temperatura de funcionamiento
Especificaciones Técnicas
  • Tipo: Acción rápida (Fast-Acting)
  • Voltaje nominal: 125VAC/VDC (hasta 65VAC para 15A)
  • Corriente nominal: 15A
  • Resistencia: 0.0037Ω
  • I²t: 97.82A²s
  • Dimensiones: 6.1 x 3.7 x 2.69mm
  • Material: Cuerpo cerámico
  • Temperatura operación: -55°C a 125°C
Aprobaciones
  • UL 248-14
  • CSA 22.2 No. 248-14
  • PSE: 100A @100VAC
  • RoHS y sin halógeno
Aplicaciones
  • Notebook PC
  • Sistemas de almacenamiento
  • LCD/PDP TV
  • Sistemas de telecomunicaciones
  • Equipos de oficina
  • Sistemas de protección de carga de baterías
Características Eléctricas
  • Corriente nominal: 15A
  • Voltaje máximo de interrupción: 100A @65VAC
  • Corriente de ruptura: 400A @32VDC
  • Tiempo de apertura a 100% de corriente nominal: 4 horas mínimo
  • Tiempo de apertura a 200% de corriente nominal: 20 segundos máximo
  • Resistencia interna: 0.0037Ω
  • I²t: 97.82A²s
Parámetros de Soldadura
  • Temperatura mínima de precalentamiento: 150°C
  • Temperatura máxima de precalentamiento: 200°C
  • Tiempo de precalentamiento: 60-120 segundos
  • Temperatura de reflujo: 260+0/-5°C
  • Tiempo de reflujo: 60-90 segundos
  • Rampa de subida máxima: 5°C/segundo
  • Rampa de enfriamiento máxima: 5°C/segundo
Empaque
  • Código de empaque: NR
  • Cantidad: 5000 unidades
  • Especificación: EIA RS-481-2 (IEC 286, parte 3)
Identificación
  • Part Number: 0451 015.MRL
  • Serie: 451 (Gold/Sn-dipped/Silver Plated Caps)
  • Código de corriente: 015 (15A)
  • Empaque: R (Tape and Reel)
  • RoHS: L (Compliante con RoHS y sin halógeno)
Resistencia a Condiciones Ambientales
  • Resistencia a choque térmico: -65°C a +125°C, 5 ciclos, 15 minutos en cada extremo
  • Resistencia a vibración: 10-55Hz, 0.03' de amplitud, 2 horas por eje
  • Resistencia a choque mecánico: 100G's, onda de choque de 6ms, 3 ciclos por eje
  • Resistencia a humedad: 10 ciclos de prueba de humedad
  • Nivel de sensibilidad a humedad: Nivel 1 según J-STD-020
  • Resistencia a salinidad: 48 horas de prueba
  • Resistencia a soldadura: 10 segundos a 260°C

Escribir Opinión

Favor de conectarse o registrarse para Opinar

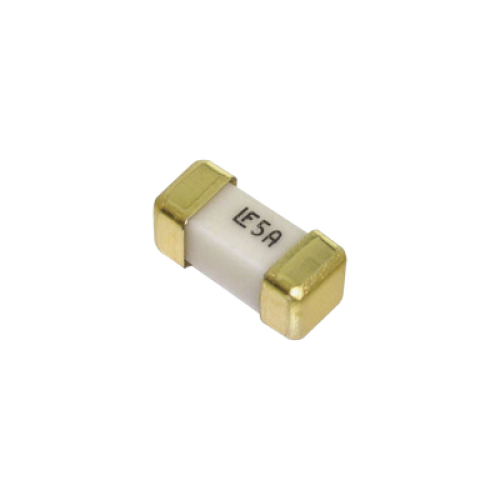

Fusible NANO-SMF de Acción Rápida, 15 Amp. 6.1 X 3.7mm Series 451

  • Fabricante: SYSCOM
  • Código de Producto: F2593CT-ND
  • Existencia: 12

  • $141.30
