Características Principales

  • Resistencia de película gruesa SMD
  • Estabilidad ΔR/R = 1 % por 1000 horas a 70 °C
  • Empaque con paso de 2 mm para tamaño 0603
  • Contactos de estaño puro sobre capa de níquel
  • Compatible con procesos de soldadura con y sin plomo
  • Material cerámico de alta calidad
  • Calificada bajo estándar AEC-Q200

Especificaciones Técnicas

  • Valor de Resistencia: 10 Ω
  • Disipación de Potencia: 1 W
  • Tolerancia: ±1 %
  • Tamaño: SMD 2512
  • Dimensiones: 6.3 x 3.15 mm
  • Voltaje Límite: 500 V AC/DC
  • Voltaje de Aislamiento: >300 V (1 minuto)
  • Resistencia de Aislamiento: >1010 Ω
  • Rango de Temperatura: -55°C a +155°C
  • Probabilidad de Falla: < 0.1 x 10-9 h-1
  • Peso: 40.5 mg
Coeficiente de Temperatura
  • ±100 ppm/K para tolerancia ±1%
Empaque
  • Modelo: 2512 (6332 métrico)
  • Código: EK = ET9
  • Cantidad: 4000 unidades
  • Ancho de cinta: 12 mm
  • Paso: 4 mm
  • Diámetro de carrete: 180 mm (7')
Dimensiones
  • Largo (L): 6.3 ± 0.2 mm
  • Ancho (W): 3.15 ± 0.15 mm
  • Altura (H): 0.6 ± 0.1 mm
Pruebas y Certificaciones
  • AEC-Q200 calificada
  • IEC 60068-2-x pruebas ambientales
  • IEC 60115-1 especificación genérica
  • EN 140400 especificación seccional
  • EN 140401-802 especificación detallada
Condiciones de Operación
  • Temperatura de película máxima: 155 °C
  • Sin vida útil limitada dentro de límites permitidos
  • Dependencia de disipación de potencia de:
    • Temperatura máxima en punto de soldadura
    • Densidad de componentes
    • Material del sustrato
Pruebas de Confiabilidad
  • Prueba de humedad: 56 días a 40 ± 2 °C, 93 ± 3 % HR
  • Ciclo térmico: 5 ciclos -55 °C a 125 °C
  • Vibración: 10 barridos por eje, frecuencia 10-2000 Hz
  • Descarga electrostática: 3 pos + 3 neg, modelo cuerpo humano
  • Resistencia a solventes: isopropílico a 50 °C
Desempeño bajo Carga
  • Sobrecarga corta duración: ≤ 2 × Umax, 0.1 s on / 2.5 s off
  • Sobrecarga de pulso único: ≤ 2 × Umax, 10 µs/700 µs
  • Carga continua: ≤ P(ϑamb) y ≤ Umax
  • Ciclo de carga: 1.5 h on / 0.5 h off
  • 1000 ciclos a 70 °C

Escribir Opinión

Favor de conectarse o registrarse para Opinar

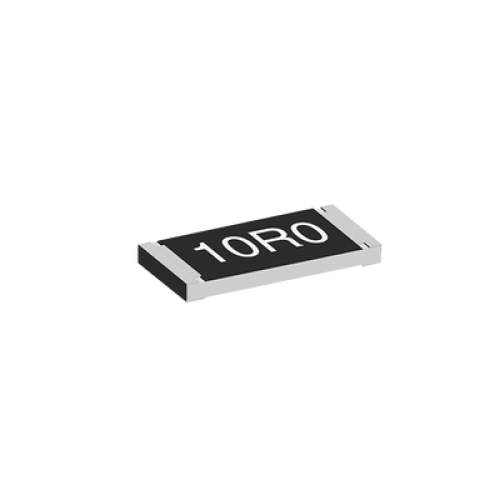

Resistencia 10 Ohm, 1 Watt, SMD-2512, 1%, 6.3 x 3.1mm.

  • Fabricante: SYSCOM
  • Código de Producto: 541-10.0AFCT-ND
  • Existencia: Out Of Stock

  • $24.65
