Características Principales

  • Potenciómetro de 2.5 kΩ con ajuste vertical
  • Protección IP-54 conforme a IEC 60529
  • Elemento resistivo cermet, sustrato de alúmina
  • Rango de temperatura de operación: -40°C a +90°C
  • Carga nominal: 0.25 watt, diámetro 15 mm
Especificaciones Eléctricas
  • Resistencia: 2.5 KΩ
  • Tolerancia: ±20%
  • Potencia Nominal: 0.250 W (a 50°C)
  • Voltaje Máximo: 125 Vcc (no lineal)
  • Taper: Lineal (otros bajo solicitud)
  • Resistencia Residual: 5% max. del valor nominal
  • Ruido Equivalente: 100 x R
Especificaciones Mecánicas
  • Diámetro: 15 mm
  • Ángulo de Rotación Mecánica: 265° ±5%
  • Ángulo de Rotación Eléctrica: 240° ±20%
  • Vida Útil: 10,000 ciclos
  • Par de Rotación: 0.5 a 2.5 Ncm
  • Par de Rotura: >10 Ncm
  • Tipo de Montaje: Horizontal para PCB
Características Ambientales
  • Rango de Temperatura: -40°C a +90°C
  • Protección: IP54 (IEC 60529)
  • Material Cuerpo: Plástico UL94V-0
  • Resistencia a Vibración: ±2% (prueba 2h @ 10-55 Hz)
  • Resistencia a Humedad: ±5% (500h @ 40°C, 95% HR)
Opciones Disponibles
  • Modelo de larga vida (10K ciclos)
  • Opción de bajo torque
  • Suministro en magazines para inserción automática
  • Posición del cursor: inicial, 50% o totalmente en sentido horario
  • Versión con pista cortada (cut track)
  • Tapers especiales bajo solicitud
  • Detentes mecánicos bajo solicitud
Aplicaciones Típicas
  • Control de temperatura
  • Control de iluminación (dimmers)
  • Herramientas eléctricas
  • Control HVAC
  • Lavadoras y electrodomésticos
  • Sistemas de control industrial

Información de Montaje

  • Tipo: Montaje horizontal para PCB
  • Posición del Ajuste: Vertical
  • Terminales: Tipo crimp (V24 material latón)
  • Posicionamiento: Estandarizado con eje a 0°, 50% o posición final
  • Asamblea: Suministrado desarmado (eje, perilla y botón)

Notas Importantes

  • Para versiones con más de 13 detentes, consultar disponibilidad
  • Versiones de larga vida disponibles bajo solicitud (hasta 10,000 ciclos)
  • Para aplicaciones en ambientes extremos, verificar compatibilidad con materiales
  • Los tapers logarítmicos y antilogarítmicos solo disponibles para valores de 1KΩ
  • Para configuraciones especiales, consultar directamente con el distribuidor autorizado

Escribir Opinión

Favor de conectarse o registrarse para Opinar

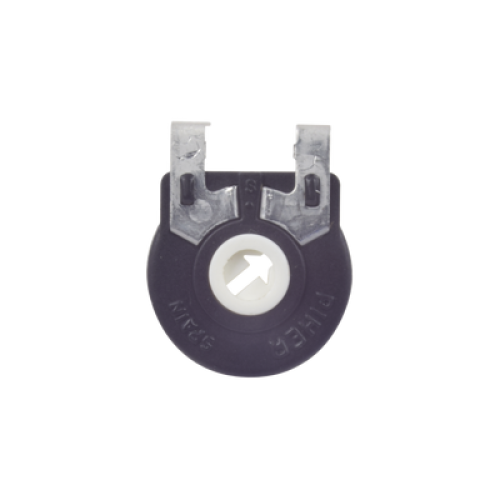

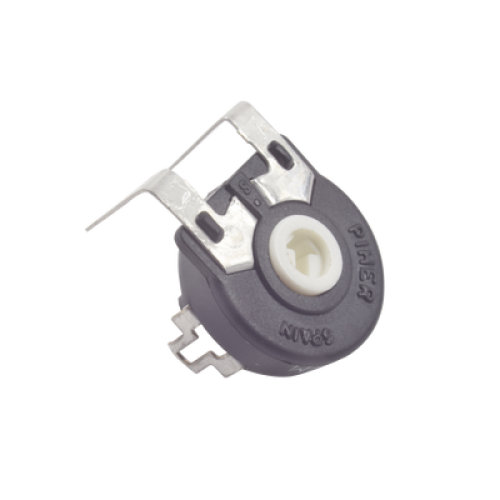

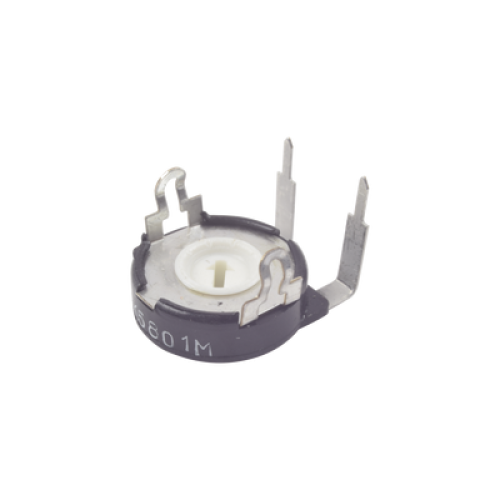

Potenciómetro de Carbón, 2.5 k Ohm, 0.25 Watt, 15 mm, Ajuste Vertical.

  • Fabricante: SYSCOM
  • Código de Producto: 531-PT15D-2.5K
  • Existencia: Out Of Stock

  • $40.86

0 Opiniones / Escribir Opinión
