Características Generales

  • Conector ZHR-13 con 13 contactos
  • Separación de 1.5 mm entre contactos
  • Diseño compacto para aplicaciones electrónicas
  • Material resistente a altas temperaturas
  • Fácil montaje y conexión segura

Especificaciones Eléctricas

  • Corriente nominal: 1.0 A AC/DC (AWG #26)
  • Tensión nominal: 50 V AC/DC
  • Rango de temperatura: -25℃ a +85℃
  • Resistencia de contacto: 20 mΩ máx. (inicial), 30 mΩ máx. (después de pruebas ambientales)
  • Resistencia de aislamiento: 500 MΩ mín.
  • Tensión soportada: 500 VAC/minuto
Especificaciones Mecánicas
  • Altura de montaje: 5.6 mm
  • Espesor: 3.5 mm
  • Material de contactos: Bronce fosfórico, recubierto de estaño
  • Material de aislamiento: PA 66, UL94V-0, natural (blanco)
  • Conformidad: RoHS2
Compatibilidad
  • Calibre de cable: AWG #32 a #26
  • Espesor de PCB: 0.6 a 1.2 mm, 1.6 mm
  • Conectores compatibles: ZR insulation displacement connectors
Dimensiones
  • Ancho: 18.0 mm (13 contactos)
  • Largo: 21.0 mm (13 contactos)
  • Diámetro de contacto: φ0.7±0.03 mm
  • Pitch: 1.5 mm
Modelos Relacionados
  • ZHR-2 a ZHR-13 (2 a 13 contactos)
  • ZHR-6(3.0) con pitch de 3.0 mm
Opciones de Montaje
  • Tipo paso a través (Through-hole)
  • Montaje superficial (SMT) con y sin pestañas de soldadura

Notas Importantes

  • Las tolerancias no son acumulativas: ±0.05 mm para todos los centros
  • Consultar a JST para detalles sobre productos, especificaciones de terminales y conectores
  • Las dimensiones indicadas son una guía, contactar a JST para aplicaciones específicas

Certificaciones

  • UL/CSA (excepto ZHR-6(3.0))
  • E60389
  • LR20812

Escribir Opinión

Favor de conectarse o registrarse para Opinar

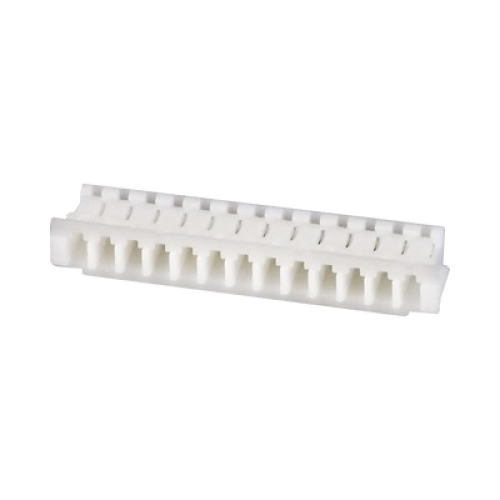

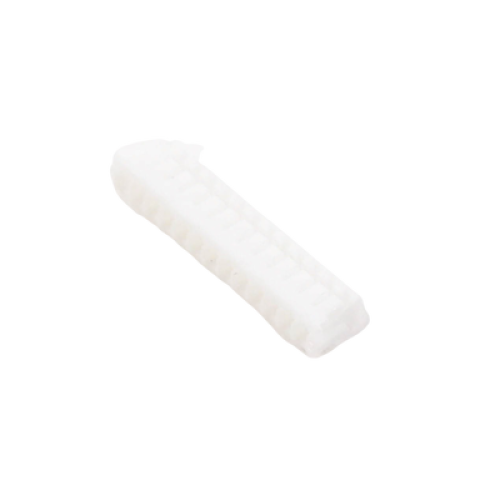

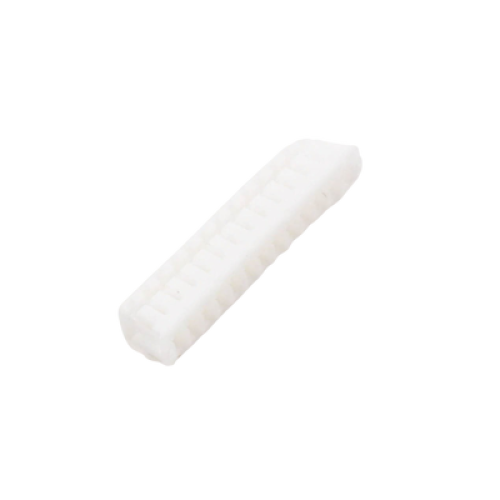

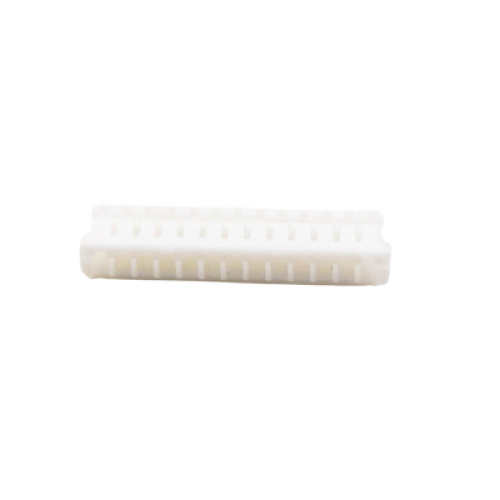

Conector ZHR-13 para 13 Contactos a 1.5 mm de Separación.

  • Fabricante: SYSCOM
  • Código de Producto: 455-1194-ND
  • Existencia: Out Of Stock

  • $11.87
