Características Principales

  • Resistencia de 261 ohm para aplicaciones precisas
  • Tolerancia del 1% asegura alta exactitud
  • Potencia nominal de 1/10 watt
  • Diseño compacto SMD-805 para ahorro de espacio
  • Ideal para circuitos de bajo consumo eléctrico
Especificaciones Eléctricas
  • Valor nominal: 261 Ω
  • Tolerancia: ±1%
  • Potencia: 1/10 W (100 mW)
  • Tensión máxima: 150 V
  • Tensión de funcionamiento: 300 V
Características Físicas
  • Encapsulado: SMD-805 (2125 métrico)
  • Dimensiones: 2.00 x 1.25 mm ±0.15
  • Espesor: 0.55 mm ±0.10
  • Material: Alúmina (Al₂O₃) de alta pureza
Características Térmicas
  • Rango de temperatura: -55°C a +125°C
  • Coeficiente térmico: ±200 PPM/°C (11Ω ~ 10MΩ)
  • Resistencia al calor: 265°C ±3°C durante 5 segundos
Características Eléctricas
  • Resistencia de aislamiento: ≥1000 MΩ
  • Tensión de prueba: 500V DC/AC
  • Carga continua: ±3% + 0.1Ω máximo
  • Ciclo térmico: ±1% + 0.05Ω máximo

Construcción

  • Recubrimiento protector: Epoxi
  • Substrato: Alúmina de alta pureza (Al₂O₃ 96% min.)
  • Elemento resistivo: Película metálica
  • Terminales: Ag/Pd (interior), Ni (intermedio), Sn (exterior)

Aplicaciones

  • Circuitos electrónicos de precisión
  • Equipos de medición y prueba
  • Dispositivos médicos
  • Sistemas automotrices
  • Electrónica de consumo
  • Equipos industriales
Características Adicionales
  • Compatibilidad con RoHS
  • Resistencia a la humedad: ±3% + 0.1Ω máximo
  • Resistencia a la soldadura
  • Cobertura de soldadura ≥95%
  • Métodos de soldadura: Ola o reflujo
Normas y Certificaciones
  • Cumple con RoHS
  • Construcción según JIS C 5201-1
  • Exención RoHS aplicable

Escribir Opinión

Favor de conectarse o registrarse para Opinar

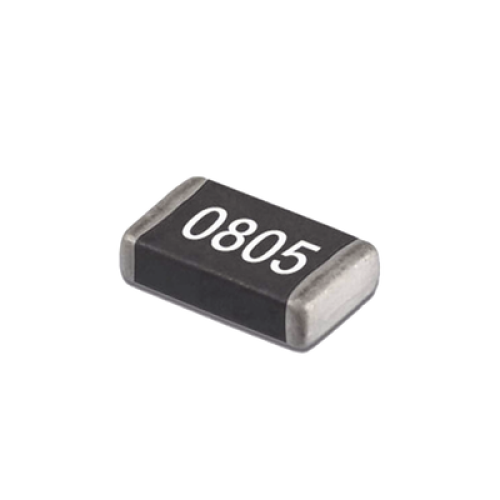

Resistencia de 261 Ohm, 1%, 1/10 Watt, SMD-805.

  • Fabricante: SYSCOM
  • Código de Producto: 292-261-RC
  • Existencia: 42

  • $1.14
