Características Principales

  • Formato compacto SMD 805 para espacios reducidos
  • Resistencia de 100 k ohm de alta precisión
  • Potencia de 1/8 watt para bajo consumo
  • Dimensiones 1.25 x 2 mm para integración fácil
  • Diseño ideal para aplicaciones electrónicas miniaturizadas
Especificaciones Técnicas
  • Tamaño: 0805
  • Potencia: 1/8 W
  • Tensión Máxima: 150 V
  • Tensión de Sobrecarga: 300 V
  • Dimensión L: 2.0 ± 0.15 mm
  • Dimensión W: 1.25 ± 0.15 mm
  • Dimensión C: 0.4 ± 0.2 mm
  • Dimensión D: 0.4 ± 0.2 mm
  • Dimensión t: 0.55 ± 0.10 mm
Características Eléctricas
  • Rango de Valores: 0Ω ~ 10MΩ
  • Tolerancia: ±5%
  • Coeficiente de Temperatura: ≤ ±200 PPM / °C
  • Cambios Permanentes por Sobrecarga: ±(2.0% + 0.1Ω) Max
  • Resistencia de Aislamiento: 1,000M Ω o más
Construcción
  • Recubrimiento: Epoxi
  • Substrato: Alúmina de alta pureza (Al 96fi)
  • Elemento Resistivo: Película metálica
  • Terminación (Interior): Ag/Pd
  • Terminación (Intermedia): Recubrimiento de níquel
  • Terminación (Exterior): Recubrimiento de estaño
Condiciones Ambientales
  • Rango de Temperatura: -55°C ~ +125°C
  • Resistencia a la Humedad: ±(3.0% + 0.1Ω) Max
  • Ciclo de Temperatura: ±(1.0% + 0.05Ω) Max
  • Prueba de Soldabilidad: 95% de cobertura mínima

Aplicaciones

  • Electrónica de consumo
  • Equipos industriales
  • Automatización
  • Instrumentación
  • Control de procesos
  • Electrónica automotriz
Compatibilidad
  • Compatibilidad con RoHS (por exención)
  • Adecuado para soldadura por ola o flujo
  • Compatible con reflujo de estaño
  • Resistente a altas frecuencias
Rendimiento
  • Excelentes características de alta frecuencia
  • Protección de electrodos internos
  • Terminaciones envolventes
  • Alta confiabilidad

Escribir Opinión

Favor de conectarse o registrarse para Opinar

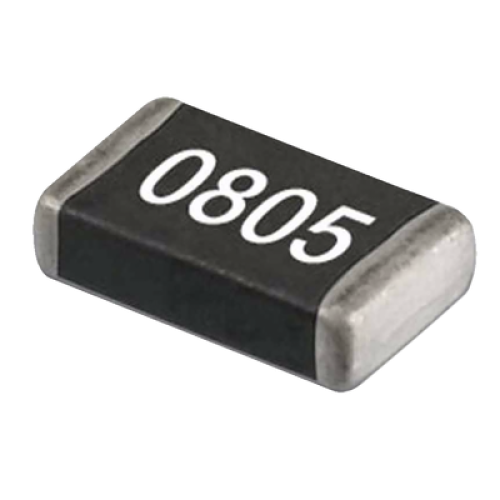

Resistencia SMD 805, 100 K Ohm, 1/8 Watt, 1.25 x 2 mm.

  • Fabricante: SYSCOM
  • Código de Producto: 260-100K-RC
  • Existencia: 390

  • $1.37
