Características Técnicas

  • Capacidad Nominal: 2200 μF
  • Voltaje Nominal: 25 VDC
  • Voltaje de Sobretensión: 32 VDC
  • Tolerancia de Capacidad: ±20% (a 120Hz, 20°C)
  • Temperatura de Operación: -40°C a +105°C
  • Corriente de Fuga: Máximo 0.03CV + 10μA (a 20°C)
  • Factor de Disipación (tanδ): 0.18 (a 120Hz, 20°C)
  • Vida Útil: 2000 horas a 105°C

Especificaciones Mecánicas

  • Diámetro (ψD): 13 mm
  • Longitud (L): 25 mm
  • Paso (p): 7.5 mm
  • Diámetro de terminales (ψd): 0.8 mm
  • Altura de terminales (a): 2.0 mm
  • Construcción: Aluminio electrolítico radial
  • RoHS: Cumple con directivas RoHS

Desempeño Eléctrico

  • Corriente de Rizado: 1230 mA (a 105°C, 120Hz)
  • Relación de Impedancia:
    • -25°C / +20°C: Máximo 2
    • -40°C / +20°C: Máximo 4
  • Multiplicador de Corriente de Rizado:
    • 1.00 a 120Hz
    • 1.10 a 300Hz
    • 1.13 a 1kHz
    • 1.15 a 10kHz-100kHz
Aplicaciones Recomendadas
  • Equipos de alta confiabilidad
  • Circuitos de filtrado de alta calidad
  • Fuentes de alimentación de alta temperatura
  • Inversores y convertidores de potencia
  • Equipos industriales
Condiciones de Prueba
  • Prueba de vida útil: 2000 horas a 105°C
  • Cambio de capacidad: ±20% del valor inicial
  • Factor de disipación: ≤200% del valor especificado
  • Corriente de fuga: ≤ valor inicial especificado
  • Prueba de almacenamiento: 1000 horas a 105°C sin carga
Especificaciones Adicionales
  • Cumple con estándares industriales de seguridad
  • Diseño de terminales radiales para montaje seguro
  • Carcasa aislante de plástico resistente al calor
  • Marcaje permanente de especificaciones
  • Identificación de polaridad clara

Escribir Opinión

Favor de conectarse o registrarse para Opinar

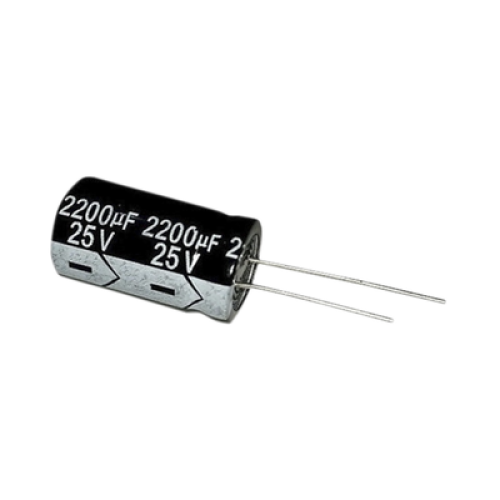

Capacitor Electrolítico en Aluminio, Radial de 2200 µFd, 25 Vcc, 105 °C, 13 x 25 mm.

  • Fabricante: SYSCOM
  • Código de Producto: 2200M0025V
  • Existencia: Out Of Stock

  • $39.95
