Características Principales

  • Capacitancia de 470 µF
  • Voltaje nominal de 10 VCC
  • Tamaño compacto: 6.3 x 11 mm
  • Temperatura máxima de operación 105°C
  • Diseño radial para fácil montaje en PCB

Especificaciones Técnicas

  • Tolerancia: ±20% (a 120Hz, 20°C)
  • Corriente de fuga: I = 0.01CV o 3μA (lo que sea mayor)
  • Factor de disipación: tanδ = 0.26 (a 120Hz, 20°C)
  • Impedancia a baja temperatura: Z(-25°C)/Z(+20°C) = 4 (máx.)
  • Vida útil: 2000 horas a 105°C

Condiciones de Operación

  • Rango de temperatura: -40°C a +105°C
  • Voltaje de prueba: 10 VCC
  • Corriente de rizado: 230 mA rms a 105°C
  • Resistencia ESR: 0.044Ω a 120Hz
  • Construcción: Terminales radiales
Dimensiones
  • Diámetro (D): 6.3 mm
  • Longitud (L): 11 mm
  • Pitch (p): 2.5 mm
  • Diámetro de terminal (d): 0.6 mm
  • Longitud de terminal (a): 1.5 mm
Aplicaciones
  • Filtrado de alimentación
  • Circuitos de audio
  • Fuentes de alimentación
  • Equipos industriales
  • Equipos médicos
Condiciones de Almacenamiento
  • Temperatura: -25°C a +105°C
  • Tiempo máximo: 1000 horas
  • Sin carga aplicada
Factor de Multiplicación de Corriente de Rizado
  • 120Hz: 1.00
  • 300Hz: 1.23
  • 1KHz: 1.34
  • 10KHz-100KHz: 1.50
Rango de Voltaje
  • Voltaje nominal: 10 VCC
  • Voltaje de prueba: 10 VCC
  • Voltaje de sobretensión: 12.5 V
Estándares
  • Cumple con RoHS
  • SH Standard Series
Pruebas de Durabilidad
  • 2000 horas a 105°C
  • Cambio de capacitancia: ±20% del valor inicial
  • Factor de disipación: ≤200% del valor especificado
  • Corriente de fuga: ≤ valor inicial especificado
Compatibilidad
  • Compatibilidad con PCB estándar
  • Adecuado para aplicaciones de alta confiabilidad
  • Compatible con procesos de soldadura estándar

Escribir Opinión

Favor de conectarse o registrarse para Opinar

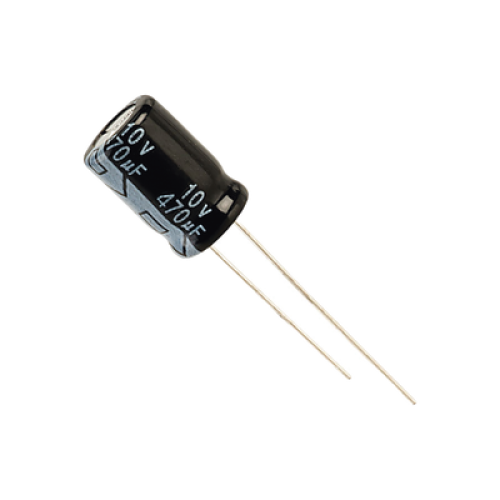

Capacitor Electrolítico de Aluminio, Radial de 470 µFd, 10 Vcc, 105 °C, 6.3 x 11 mm.

  • Fabricante: SYSCOM
  • Código de Producto: 0470M0010V
  • Existencia: 16

  • $9.13
