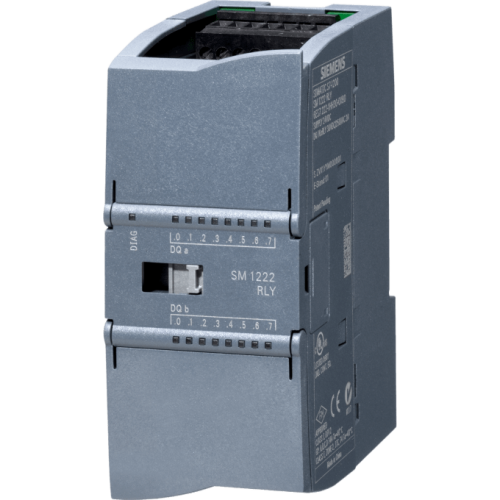

Siemens modelo: 6ES7222-1HH32-0XB0

El módulo digital de salida SM 1222 de la serie SIMATIC S7-1200 ofrece 16 salidas de relé con capacidad de conmutación de 2A para aplicaciones industriales exigentes. Diseñado para operar con tensiones de 5-30V DC y 5-250V AC, este módulo proporciona una solución robusta y confiable para el control de cargas resistivas, inductivas y de lámpara. Cuenta con separación potencial entre canales y protección IP20, ideal para entornos industriales. El módulo incluye funciones de diagnóstico avanzadas y está certificado con las principales aprobaciones internacionales incluyendo CE, UL, CSA, FM y RCM.

Características Generales

  • Tipo de Producto: SM 1222, DQ 16x relay/2 A
  • Número de Salidas Digitales: 16
  • Capacidad de Conmutación: 2 A
  • Tensión de Alimentación Relay: 24 V DC
  • Protección IP: IP20
  • Material del Enclosure: Plástico
  • Peso Aproximado: 260 g
Especificaciones Eléctricas
  • Rango de Tensión Permisible DC: 20.4 V - 28.8 V
  • Corriente desde Backplane Bus 5V DC: 135 mA max.
  • Corriente desde L+: 11 mA/relay coil
  • Pérdida de Potencia Típica: 8.5 W
  • Tensión de Salida DC: 5 V DC to 30 V DC
  • Tensión de Salida AC: 5 V AC to 250 V AC
  • Corriente de Salida para '1': 2 A
  • Retardo de Salida 0→1: 10 ms max.
  • Retardo de Salida 1→0: 10 ms max.
  • Corriente Total por Grupo: 10 A
Capacidades de Conmutación
  • Carga Resistiva: 2 A max.
  • Carga de Lámpara DC: 30 W max.
  • Carga de Lámpara AC: 200 W max.
  • Carga Inductiva: 2 A max.
  • Ciclos Operativos Mecánicos: 10 millones
  • Ciclos a Tensión Nominal: 100,000
Dimensiones y Ambientales
  • Ancho: 45 mm
  • Alto: 100 mm
  • Profundidad: 75 mm
  • Temperatura Operación: -20°C to 60°C
  • Temperatura Almacenamiento: -40°C to 70°C
  • Humedad Relativa: 95% at 25°C
  • Altura de Caída: 0.3 m (5 veces)
Conexiones y Cableado
  • Conector Frontal Requerido: Sí
  • Cable Blindado Max: 500 m
  • Cable No Blindado Max: 150 m
  • Separación Potencial: 1,500 V AC por 1 minuto
  • Diferencia Potencial Permisible: 750 V AC por 1 minuto
Aprobaciones y Certificaciones
  • CE Mark: Sí
  • CSA Approval: Sí
  • UL Approval: Sí
  • cULus: Sí
  • FM Approval: Sí
  • RCM (C-TICK): Sí
  • KC Approval: Sí
  • Marine Approval: Sí
Huella Ecológica
  • Declaración Ambiental: Sí
  • Potencial Calentamiento Global Total: 68.6 kg CO2 eq
  • Durante Producción: 8.16 kg CO2 eq
  • Durante Operación: 60.7 kg CO2 eq
  • Fin de Ciclo Vida: -0.334 kg CO2 eq

Escribir Opinión

Favor de conectarse o registrarse para Opinar

Módulo Digital de Salida SM 1222 / 16 Salidas Relay 2A / 24V DC / IP20 / Aprobaciones Internacionales / Potencial de Calentamiento Global 68.6 kg CO2

  • Fabricante: SIEMENS
  • Código de Producto: 6ES7222-1HH32-0XB0
  • Existencia: Out Of Stock

  • $6,836.88
