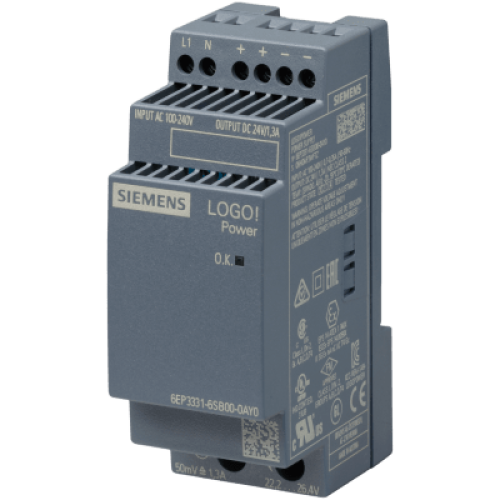

Siemens modelo: 6EP3331-6SB00-0AY0

La fuente de alimentación estabilizada LOGO!POWER de Siemens proporciona una tensión continua regulada de 24 VDC con una corriente nominal de 1.3 A. Diseñada para aplicaciones industriales, cuenta con entrada universal de 100-240 V AC/DC y rango de ajuste de salida de 22.2 a 26.4 V mediante potenciómetro. Ofrece alta eficiencia del 86%, protección contra cortocircuitos y sobretensiones, y cumple con los estándares de seguridad EN 60950-1. Su diseño compacto permite montaje en rail DIN EN 60715 35x7.5/15 o montaje directo en pared, siendo ideal para automatización y control industrial.

Características Generales

  • Tipo: Fuente de alimentación estabilizada
  • Serie: LOGO!POWER
  • Entrada: 100-240 V AC/DC (1-fase)
  • Salida: 24 V DC / 1.3 A
  • Voltaje ajustable: 22.2 - 26.4 V
  • Eficiencia: 86%
  • Protección IP: IP20
  • Montaje: DIN Rail EN 60715 y pared
  • Clase de protección: Clase II (sin conductor de protección)
  • Aprobaciones: CE, UL, cULus, EAC, NEC Class 2, SEMI F47, BIS, CB
Especificaciones Eléctricas
  • Rango entrada AC: 100-240 V (85-264 V)
  • Rango entrada DC: 110-300 V
  • Frecuencia línea: 47-63 Hz
  • Corriente entrada 120V: 0.7 A
  • Corriente entrada 230V: 0.35 A
  • Corriente inrush max: 25 A
  • I²t máximo: 0.8 A²·s
  • Potencia activa: 31.2 W
  • Pérdidas a plena carga: 5.1 W
  • Pérdidas en vacío: 0.3 W
  • Ripple residual: 200 mV max (30 mV typ)
  • Pico de voltaje: 300 mV max (50 mV typ)
Protección y Control
  • Protección sobretensión: Sí (EN 60950-1)
  • Protección cortocircuito: Sí (característica corriente constante)
  • Corriente cortocircuito: 1.7 A max
  • Sobrecarga 150%: 200 ms typ
  • Precisión regulación: 0.1% (variaciones lentas)
  • Tiempo respuesta: 0.5 s max
  • Tiempo arranque: 100 ms typ (soft start)
  • Tiempo estabilización carga: 1 ms typ (10-90%)
  • Display: LED verde (voltaje OK)
  • Medición corriente: 50 mV =^ 1.3 A
Mecánicas y Conexiones
  • Dimensiones: 36 × 90 × 53 mm
  • Ancho montaje: 36 mm
  • Altura montaje: 130 mm
  • Peso neto: 0.12 kg
  • Conexión entrada: Terminales L, N (0.5-2.5 mm²)
  • Conexión salida: Terminales +, - (0.5-2.5 mm²)
  • Espaciado superior/inferior: 20 mm
  • Espaciado lateral: 0 mm
  • Montaje DIN rail: Sí (EN 60715 35x7.5/15)
  • Montaje pared: Sí
  • Alineación housing: Sí
Ambientales y Certificaciones
  • Temperatura operación: -25...+70 °C
  • Temperatura almacenamiento: -40...+85 °C
  • Temperatura transporte: -40...+85 °C
  • Humedad: 5-95% sin condensación
  • Clima IEC 60721: 3K3
  • MTBF 40°C: 3,094,996 horas
  • Aprobación marina: ABS, BV, DNV, LRS
  • EMC emisiones: EN 55022 Class B
  • EMC inmunidad: EN 61000-6-2
  • Declaración ambiental: Sí
  • GWP total: 141.9 kg CO2 eq
