PCBA modelo: PCBA-R2MPB-D4YV1

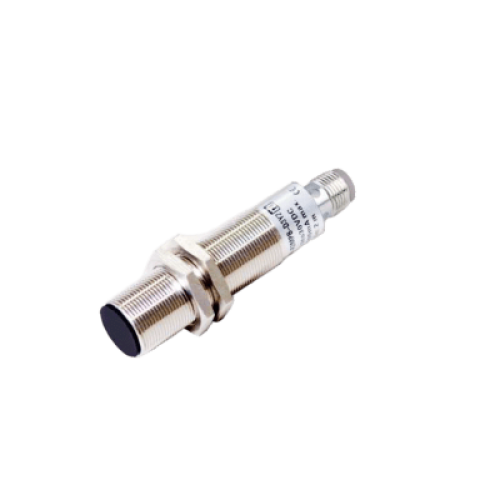

El sensor fotoeléctrico PCBA-R2MPB-D4YV1 es un dispositivo de reflexión sobre espejo con cuerpo cilíndrico metálico M18 diseñado para aplicaciones industriales que requieren detección confiable a distancia. Opera con lógica PNP Normalmente Cerrada (N.C.) que garantiza seguridad positiva, detectando tanto la presencia de objetos como cortes accidentales de cable. Su construcción en latón niquelado y grado de protección IP67 lo hace ideal para entornos industriales adversos. El conector rápido M12 de 4 pines facilita el mantenimiento y sustitución, mientras que su tiempo de respuesta ≤ 3 ms permite aplicaciones de alta velocidad en líneas de producción automatizadas.

Características Generales

  • Tipo: Sensor Fotoeléctrico Réflex
  • Modo de Detección: Réflex (Requiere reflector/espejo)
  • Lógica: PNP Normalmente Cerrada (N.C.)
  • Conector: M12 de 4 pines (Macho)
  • Protección: IP67 (Resistente al agua y polvo)
  • Material: Latón niquelado
  • Indicador: LED Rojo de alineación
Especificaciones de Detección
  • Distancia de Detección: 2 Metros (2M)
  • Objeto Estándar: Objetos opacos de mínimo Ø55 mm
  • Elemento de Referencia: Reflector (Espejo catadióptrico)
  • Tiempo de Respuesta: ≤ 3 ms (Alta velocidad)
Características Eléctricas
  • Voltaje de Alimentación: 12 a 24 VCC (Rango: 10-30 VCC)
  • Tipo de Salida: PNP (Colector abierto)
  • Estado de Salida: Normalmente Cerrado (N.C.)
  • Corriente de Carga Máxima: 200 mA
  • Consumo Interno: ≤ 20 mA
  • Protecciones: Cortocircuito, inversión de polaridad y sobrecarga
Construcción y Físicas
  • Cuerpo: Cilíndrico roscado M18 x 1
  • Material: Latón niquelado
  • Longitud Total: 78 mm
  • Grado de Protección: IP67
  • Indicador Visual: LED Rojo
Diagrama de Conexión M12
  • Pin 1 (Marrón): Positivo (+10...30 VCC)
  • Pin 3 (Azul): Negativo (0V / GND)
  • Pin 4 (Negro): Salida de Señal PNP (Activa cuando NO hay objeto)
  • Pin 2 (Blanco): Sin conexión
Datos Ambientales
  • Temperatura de Trabajo: -10 °C a +55 °C
  • Resistencia a Impactos: 500 m/s² (50G)
  • Resistencia a Vibración: 10 a 55 Hz (Amplitud 1.5 mm)
Notas de Instalación
  • Lógica N.C.: Envía voltaje (+VCC) al PLC mientras el espejo esté libre
  • Alineación: LED rojo posterior ayuda en la alineación con el espejo
  • Montaje: Incluye dos tuercas M18 para fijación

Escribir Opinión

Favor de conectarse o registrarse para Opinar

Sensor Fotoeléctrico Réflex / M18 Metálico / 2 Metros Distancia / PNP N.C. / Conector M12 / IP67 / Alta Velocidad 3 ms

  • Fabricante: PUBANG-SENSOR
  • Código de Producto: PCBA-R2MPB-D4YV1
  • Existencia: Out Of Stock

  • $657.44
