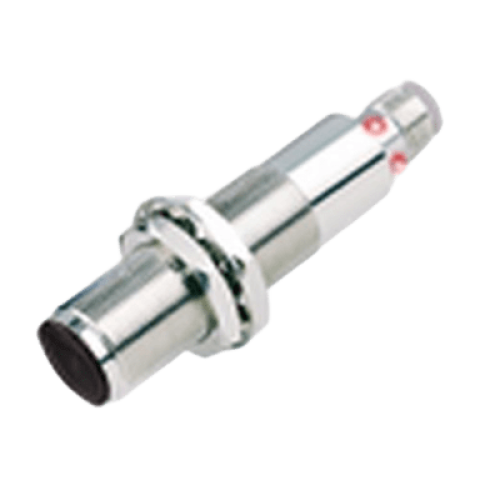

PCBA modelo: PCBA-D100PA-D4YV1

Sensor fotoeléctrico difuso de corto alcance diseñado para detección por reflexión directa sobre objetos. Opera con fuente de luz infrarroja modulada y ofrece una distancia de detección de 100 mm con objetos de referencia estándar. Cuenta con salida PNP normalmente abierta y conector M12 de 4 pines para fácil instalación. Incluye protecciones contra cortocircuito e inversión de polaridad, garantizando operación confiable en entornos industriales. Su carcasa de ABS de alta densidad y grado de protección IP67 lo hacen adecuado para aplicaciones con exposición a polvo y chorros de agua.

Características Generales

  • Tipo de Sensor: Difuso (Detección por reflexión directa)
  • Distancia de Detección: 100 mm (10 cm)
  • Fuente de Luz: Infrarroja modulada
  • Grado de Protección: IP67 (Hermético contra polvo y chorros de agua)
  • Material de Carcasa: ABS de alta densidad
  • Conector: M12 de 4 pines Tamaño de sensor M18
Especificaciones Eléctricas
  • Voltaje de Operación: 12 a 24 VCC (Rango 10-30 VCC)
  • Tipo de Salida: PNP
  • Estado de Salida: Normalmente Abierto (N.O.)
  • Corriente de Carga: 200 mA máximo
  • Tiempo de Respuesta: ≤ 1 ms
  • Protecciones: Cortocircuito e inversión de polaridad
Especificaciones Físicas
  • Dimensiones: 50 × 18 × 18 mm
  • Material: ABS de alta densidad
  • Conector: M12 de 4 pines
  • Grado de Protección: IP67
Conectividad
  • Conector: M12 de 4 pines
  • Pin 1 (Marrón): Alimentación Positiva (+VCC)
  • Pin 3 (Azul): Alimentación Negativa (0V / GND)
  • Pin 4 (Negro): Salida de Señal (PNP N.O.)
  • Pin 2 (Blanco): No utilizado
Características de Detección
  • Objeto de detección: Detecta objetos opacos, traslúcidos o con suficiente reflectividad
  • Ajuste de sensibilidad: Potenciómetro para calibrar distancia según color del objeto
  • Factor de Color: Distancia de 100 mm medida con papel blanco mate
  • Consideraciones: Objetos oscuros o muy brillantes pueden reducir el alcance efectivo

Escribir Opinión

Favor de conectarse o registrarse para Opinar

Sensor Fotoeléctrico Difuso / 100 mm Rango / Salida PNP N.O. / Conector M12 4 Pines / IP67 / 12-24 VCC / Protección Polaridad

  • Fabricante: PUBANG-SENSOR
  • Código de Producto: PCBA-D100PA-D4YV1
  • Existencia: Out Of Stock

  • $584.39
