Descripción

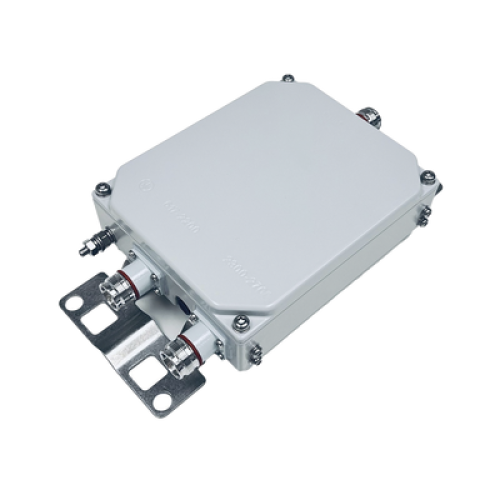

Microlab BK-693E es un diplexor que permite la combinación y separación de señales en bandas inalámbricas de 617-2180 MHz y 2300-2700 MHz. Para minimizar la interacción de bandas, las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia. La atención al diseño mecánico garantiza una baja intermodulación pasiva garantizada. El diplexor permite una combinación o división eficiente de las bandas celulares estándar para su uso en una red celular coaxial distribuida para interiores o D-RAN.

La configuración de montaje dual para aplicaciones MIMO 2×2 está disponible como BK-693EW

Características
  • Inyecte BRS y WCS en redes DAS y Small Cell multibanda
  • PIM bajo garantizado
  • Aislamiento de entrada de 50 dB
  • 200 W por puerto
  • Clasificación IP67
  • Pérdida mínima de inserción de RF
  • RoHS
  • 4.3-10 Conectores
Especificaciones
  • Frecuencia: Puerto 1: 617-960/1695-2200 MHz
  • Puerto 2: 2300-2700 MHz
  • PIM: -161 dBc (-118 dBm) min. (Prueba 2x +43dBm @ Ambiente)
  • Pérdida por retorno: 19 dB mínimo
  • Aislamiento: 50 dB mínimo
  • Pérdida por inserción: 0.5 dB máximo, 0.2 dB típico
  • Retraso por grupo: 11ns (puerto 1), 13.5ns (puerto 2)
  • Potencia nominal: 200 Watts por puerto
  • Impedancia: 50 Ohm nominal
  • Paso de DC: 3 A máximo
  • Temperatura y Protección: -40° a +65°C, IP67
  • Protección contra descarga: ±10 kA, 10/350 μs
  • Conectores: 4.3-10 hembra
  • Protección a tierra: Tornillo M6
  • Acabado del gabinete: Pintado
  • Peso: 1.91 kg
  • Dimensiones: 136 mm x 166 mm x 45 mm

Escribir Opinión

Favor de conectarse o registrarse para Opinar

DIPLEXOR 617-220 MHz/ 2300-2700 MHz, 200 W, -161dBc Conector 4.3-10, IP67

  • Fabricante: MICROLAB
  • Código de Producto: BK693E
  • Existencia: Out Of Stock

  • $17,023.03
