Descripción

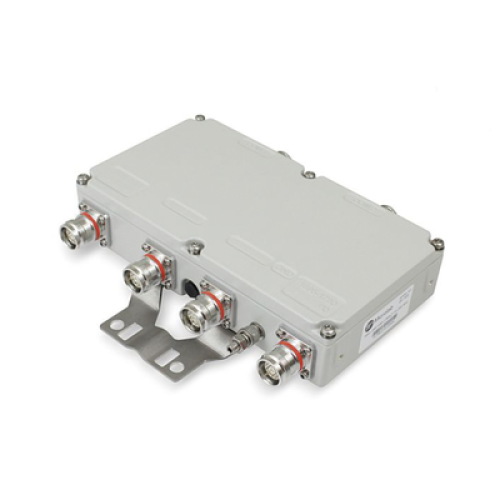

Microlab BK-745 es un Diplexor dual que permite combinar y separar las señales en la banda PCS 1850 – 1990 MHz con las bandas AWS-WCS 1695 – 1780 MHz y 2110 – 2360 MHz.

Para minimizar la interreacción de bandas, las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia.

El Diplexer ha sido diseñado utilizando técnicas patentadas pasivas que minimizan el costo y el tamaño. Al mismo tiempo, garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 100 W por entrada.

La configuración de montaje de unidad doble para aplicaciones Quad Diplexer está disponible como modelo Microlab BK-745EW.

Características
  • Diplexor doble compacto
  • Integra PCS con AWS/WCS
  • Aislamiento de entrada de 40 dB
  • PIM bajo garantizado
  • Hasta 100 W de potencia
  • Pérdida mínima de inserción de RF
  • Robusto, Alta Confiabilidad
  • RoHS
  • Incluye soporte de montaje.
Especificaciones
  • Frecuencia: Puerto 1/4 – COM1/2: 1695-1780 y 2110-2360 MHz
  • Puerto 2/3 – COM1/2: 1850 – 1990 MHz
  • Potencia: 100 W, promedio/entrada
  • Pérdida de retorno: 20 dB mín.
  • Aislamiento: 40 dB min, en cada banda
  • PIM: -161 dBc (-118 dBm) típico.
  • -155 dBc (-112 dBm) mín.
  • (prueba con 2 tonos de +43 dBm)
  • Conectores: 4.3-10 f
  • Protección de ingreso: IP67
  • Peso: 4,7 libras (2,1 kg)

Escribir Opinión

Favor de conectarse o registrarse para Opinar

DIPLEXOR Dual PCS/AWS+WCS 100W -161dBc 4.3-10 IP67 .

  • Fabricante: MICROLAB
  • Código de Producto: BK-745E
  • Existencia: Out Of Stock

  • $12,780.51
