Especificaciones Generales

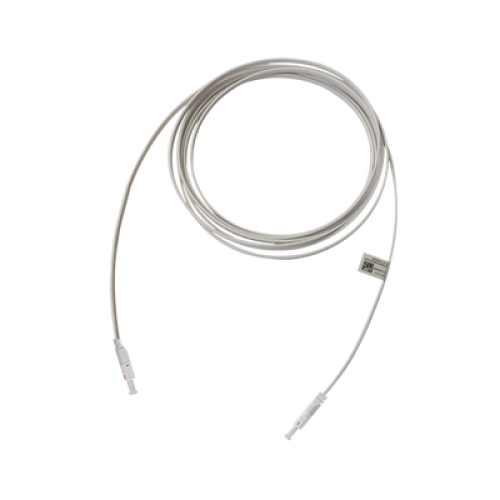

- Tipo: Cable híbrido fotoeléctrico
- Ambiente: Interior
- Empaquetado: Empaquetado independiente
- Temperatura de operación: –10°C a +60°C
- Humedad: 0% a 95% a 40°C
- Temperatura de instalación mínima: –10°C
- Temperatura de transporte: –15°C a +60°C
- Tensión operativa (DC): 48-56 V
- Corriente operativa (DC): 0.25 A
- Rating de retardante de llama: UL94-V0
Especificaciones de Fibra
- Modo: Monomodo
- Tipo de fibra: G.657A2
- Atenuación máxima: 1310 nm: 0.35 dB/km / 1550 nm: 0.21 dB/km
- Color de fibra: Transparente
- Estándares ópticos: IEC 60794, ITU G.657
Especificaciones Eléctricas
- Resistencia de aislamiento: ≥ 500 MΩ
- Tensión dieléctrica: Menos de 0.5 mA a 1000 V por 1 minuto
- Prueba de continuidad: Sin cortocircuitos o circuitos abiertos
- Resistencia óhmica: Rtest ≤ (Rcable) + 2 x 50 mΩ
- Estándares eléctricos: GB/T 5023.2, IEC 61156-1-4
Especificaciones Mecánicas
- Resistencia a tensión: Corto plazo: 150 N / Largo plazo: 80 N
- Resistencia a aplastamiento: Corto plazo: 2200 N/100mm / Largo plazo: 1100 N/100mm
- Radio de curvatura mínimo: Estático: 18 mm / Dinámico: 36 mm
- Prueba de curvatura: 8 ciclos de ±90° sin grietas y sin circuitos abiertos o cortocircuitos

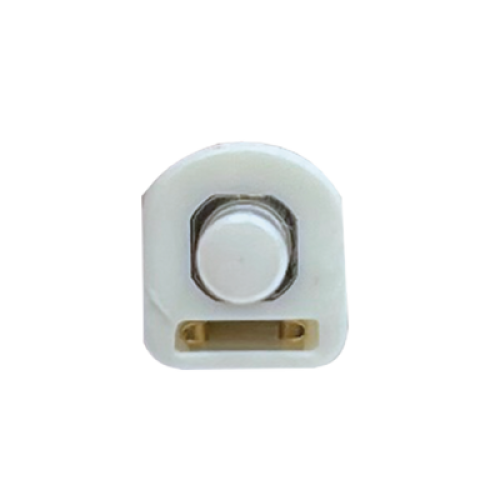

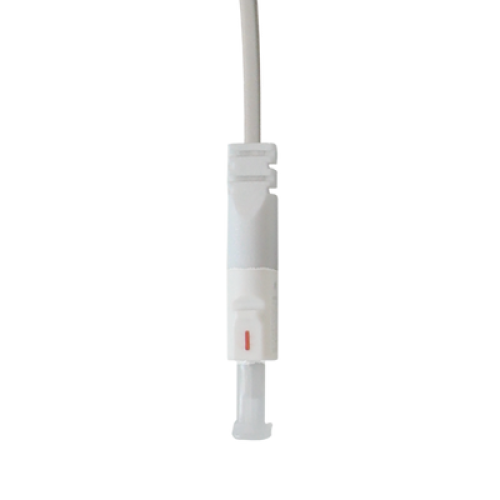

Conector XC/UPC
- Pérdida de inserción: ≤ 0.50 dB
- Pérdida de retorno: ≥ 50 dB
- Fuerza de tensión: 70 N
- Conexiones mínimas: ≥ 50 veces
- Dimensiones: 6.5 mm x 6 mm x 27 mm

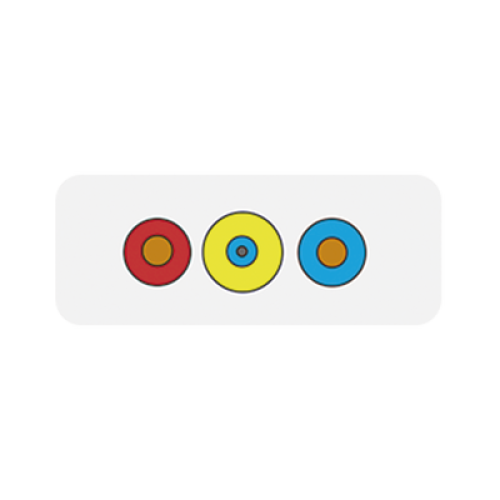

Construcción del Cable
- Núcleos de fibra: 1
- Diámetro del tubo ajustado: 0.6 mm
- Material del tubo ajustado: LSZH
- Conductor: Cobre 26 AWG (2 conductores)
- Aislamiento: PVC, color rojo (positivo) y azul (negativo)
- Revestimiento exterior: PVC, color marfil
- Peso: 12 kg/km
- Longitudes disponibles: 10/15/20/30/40/50/60/80 m
