Características Principales

  • Elemento térmico de alta precisión para HAKKO FR-802-11
  • Temperatura ajustable de 100°C a 480°C
  • Calentamiento rápido en menos de 10 segundos
  • Compacto y fácil de instalar
  • Compatible con múltiples estaciones Hakko

Especificaciones Técnicas

  • Tensión: 100-120V
  • Resistencia del calentador: ~33Ω (100-120V) con -10% de tolerancia
  • Resistencia del sensor: 0Ω
  • Tiempo de calentamiento: Menos de 10 segundos
Compatibilidad
  • HAKKO FR-802
  • HAKKO FR-802-11
Identificación
  • Modelo: A1523
  • Número de pieza: A1523
Mantenimiento
  • Reemplazo sencillo del elemento calefactor
  • Acceso directo a conectores de sensor y calentador
  • Requiere herramientas básicas para mantenimiento
Reparación
  • Requiere desconexión total del equipo
  • Verificar resistencia del sensor (debe ser 0Ω)
  • Verificar resistencia del calentador (33Ω ±10%)

Aplicaciones

  • Desoldado de componentes SMD
  • Reparación de placas de circuito
  • Trabajo con encapsulados QFP, SOP, PLCC, SOJ, BGA
  • Mantenimiento de equipos electrónicos

Requisitos de Seguridad

  • Desconectar el equipo antes de realizar mantenimiento
  • Evitar manipular el elemento calefactor caliente
  • No frotar el alambre del elemento calefactor
  • Verificar fusibles antes de operar el equipo
Procedimiento de Reemplazo
  1. Desconectar la alimentación eléctrica
  2. Mover el tubo hacia abajo
  3. Retirar los tres tornillos que sujetan la pistola
  4. Desconectar el conector del sensor
  5. Retirar el tubo con cuidado (contiene componentes internos)
Diagnóstico de Fallas
  • Fusible quemado: Verificar causa antes de reemplazar
  • Error de sensor: Verificar resistencia (debe ser 0Ω)
  • Error de calentador: Verificar resistencia (33Ω ±10%)
Componentes Asociados
  • B3010 - Empuñadura con tornillos
  • B3009 - Tubo de mica B
  • B2995 - Tubo de vidrio de cuarzo
  • B3008 - Tubo de mica A
Accesorios
  • B3095 - Tubo
  • B3014 - Cable con tubo de silicona
  • B1188 - Manguera de silicona
  • B3006 - Soporte de pistola
Controles
  • B3012 - Placa de control de temperatura (100-120V con triac)
  • B3013 - Placa de control de temperatura (220-240V con triac)
  • B1028 - Perilla con tornillo
  • B1084 - Interruptor de alimentación
Fusibles
  • B2468 - Fusible 125V-5A (100-120V)
  • B1258 - Fusible 250V-3.15A (220-240V)
Cables de Alimentación
  • B2419 - Cable de alimentación con enchufe americano
  • B2421 - Cable de alimentación sin enchufe
  • B2422 - Cable con enchufe BS (220V KTL)
  • B2424 - Cable con enchufe europeo (230V CE)
  • B2425 - Cable con enchufe BS (230V CE)
  • B2426 - Cable con enchufe australiano
  • B2436 - Cable con enchufe chino

Escribir Opinión

Favor de conectarse o registrarse para Opinar

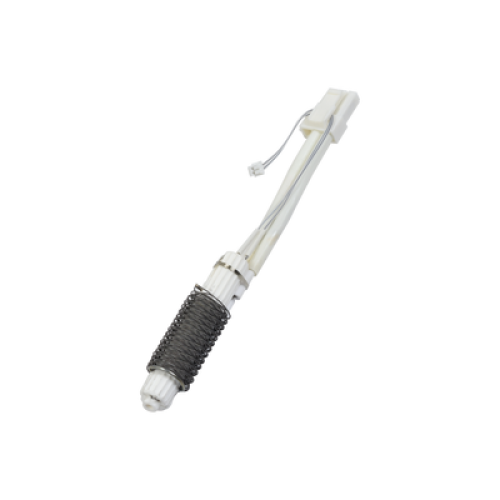

Elemento térmico para estación de trabajo HAKKO FR-802-11
