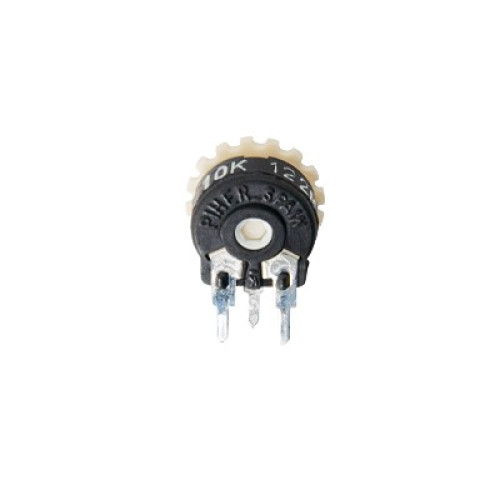

• Potenciómetro de 10 kOhm para Wattmetro Direccional Thrueline de Banda Ancha 4304A.

Características Principales

  • Resistencia variable: 10 kOhm
  • Posición: Vertical
  • Elemento resistivo: Cermet (Cerámica y Metal)
  • Rotación mecánica: 265° +/- 5%
  • Potencia nominal: 0.50W (lin)
  • Voltaje máximo: 250 Vcc (lin)
  • Temperatura de operación: -40°C a +90°C
Especificaciones Mecánicas
  • Diámetro: 15 mm
  • Material: Substrato de aluminio
  • Ensamble: Sellado contra polvo
  • Rotación mecánica: 265° ± 5°
  • Torque: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz)
  • Vida mecánica: Hasta 100K ciclos
  • Detentes mecánicos: Disponibles (configuración a solicitud)
Especificaciones Eléctricas
  • Tolerancia: ± 20% (hasta ± 30% disponible)
  • Voltaje máximo: 250 VDC (lin) / 125 VDC (no lin)
  • Potencia nominal: 0.25W (lin) / 0.12W (no lin)
  • Resistencia residual: Consultar disponibilidad
  • Ruido equivalente: Consultar disponibilidad
  • Conicidad: Lineal, Logarítmica o Antilogarítmica
Características Adicionales
  • Protección IP54 según IEC 60529
  • Plástico autorretráctil UL 94V-0
  • Opciones disponibles bajo solicitud:
    • Modelo de larga vida
    • Opción de bajo torque
    • Suministro en revistas para inserción automática
    • Posicionamiento del limbo: inicial, 50% o totalmente en sentido horario
    • Zona de corte de pista
    • Conicidades especiales
  • Zonas de valor constante con detentes mecánicos
  • Compatibilidad con estándares de seguridad

Aplicaciones

  • Control de temperatura en hornos y estufas
  • Control de velocidad en herramientas eléctricas
  • Control de iluminación (dimmer)
  • Sistemas HVAC
  • Lavadoras y lavavajillas
  • Sistemas de control industrial

Información de Pedido

  • Código estándar: PT15 L H01 - 223 A 2020 - - S
  • Opciones personalizables:
    • Tolerancia (±5%, ±7%, ±10%, ±20%, ±30%)
    • Conicidad (Lineal, Logarítmica, Antilogarítmica)
    • Color de rotor y eje
    • Posición del limbo (inicial, 50%, final)
    • Torque (estándar o bajo)
    • Tipo de terminales
  • Versiones con vida útil extendida disponibles bajo solicitud
  • Configuraciones especiales disponibles bajo solicitud

Condiciones de Operación

  • Temperatura de operación: -25°C a +70°C
  • Resistencia a humedad: 500 h. @ 40°C al 95% HR
  • Resistencia a vibraciones: ±2% por cada plano X, Y, Z
  • Coeficiente de temperatura: ±300 ppm (Rn < 100 K)
  • Ciclo térmico: ±2.5%
  • Vida eléctrica: ±5% (Rn < 1 M)
