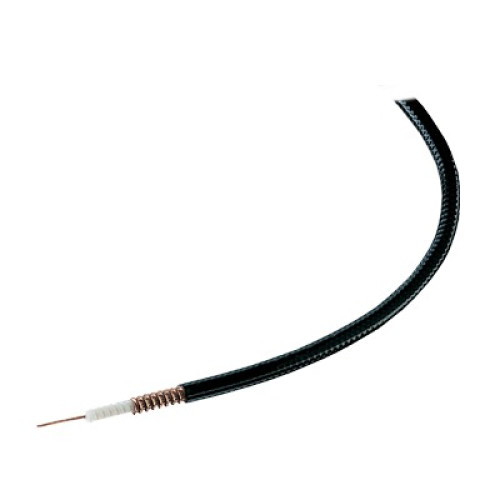

• Cable Coaxial HELIAX de 1/4, Cobre Corrugado, Superflexible, Blindado, 50 Ohms

Características principales

  • Impedancia eléctrica estándar de 50 ohmios
  • Diámetro exterior compacto de 7.4 mm
  • Factor de velocidad eficiente del 84 %
  • Atenuación UHF 450 MHz: 3.93 dB a 30 m
  • Blindaje 100 % cobre corrugado sólido
Especificaciones eléctricas
  • Impedancia: 50 Ω ±1 Ω
  • Capacitancia: 79.4 pF/m
  • Resistencia CC: 9.843 Ω/km (conductor interno)
  • Resistencia CC: 6.562 Ω/km (conductor externo)
  • Tensión de prueba: 1600 V
  • Inductancia: 0.200 µH/m
  • Resistencia de aislamiento: 100000 MΩ·km
  • Factor de velocidad: 82 %
  • Banda de frecuencia: 1 – 18000 MHz
Especificaciones mecánicas
  • Radio de curvatura: 25.4 mm (múltiples dobleces)
  • Resistencia a aplastamiento: 100 lb/in
  • Resistencia a tracción: 68 kg
  • Momento de torsión: 1.1 N·m
  • Número de dobleces: Mínimo 15
Especificaciones físicas
  • Diámetro exterior: 7.366 mm
  • Diámetro conductor interno: 1.905 mm
  • Peso: 0.07 kg/m
  • Material del dieléctrico: Polietileno espumado
  • Blindaje: Cobre corrugado sólido 100 %
  • Material del conductor interno: Aluminio cubierto de cobre
  • Jacket: Polietileno negro
Atenuación típica (a 20°C)
Frecuencia (MHz) Atenuación (dB/100m)
0.50.407
10.577
1.50.707
20.816
101.833
202.6
303.192
45012.817
50013.545
80017.362
100019.556
200028.455
300035.602
Potencia promedio (a 40°C)
Frecuencia (MHz) Potencia (kW)
0.56.4
16.4
1.56.4
26.4
103.99
202.81
302.29
4500.57
5000.54
8000.42
10000.37
20000.26
30000.21
VSWR / Return Loss
Banda de Frecuencia VSWR Return Loss (dB)
680–960 MHz1.220.80
1700–2200 MHz1.220.80
2200–2700 MHz1.4315.00
Condiciones ambientales
  • Instalación: -40°C a +60°C
  • Operación: -55°C a +85°C
  • Almacenamiento: -70°C a +85°C
Certificaciones
  • UL/ETL Compliant
  • RoHS 2011/65/EU Compliant
  • China RoHS SJ/T 11364-2006
  • ISO 9001:2008

Nota: Todos los valores son típicos a menos que se indique lo contrario. Las especificaciones están sujetas a cambio sin previo aviso.
