Características Generales

  • Tipo de conector: N Macho A/R
  • Compatibilidad: Cable FSJ4-50B (1/2')
  • Ensamble: Cojinete expandible
  • Marca: HELIAX®
  • Estilo de montaje: Ángulo recto

Características Eléctricas

  • Impedancia: 50 ohm
  • Frecuencia operación: 0–10200 MHz
  • Pérdida de intermodulación: -116 dBm @ 910 MHz
  • Tensión RF máxima: 707 Vrms
  • Pérdida de inserción: 0.05 dB
  • Efectividad de blindaje: -110 dB

Características Mecánicas

  • Fijación exterior: Auto-flare
  • Fijación interior: Cautivo
  • Acabado exterior: Trimetal
  • Acabado interior: Oro y plata
  • Durabilidad: 500 ciclos
  • Fuerza de retención: 445 N | 100 lbf
  • Torque de retención: 5.42 N·m | 48.00 in lb

Características Ambientales

  • Temperatura operación: -55 °C a +85 °C
  • Temperatura almacenamiento: -55 °C a +85 °C
  • Resistencia al agua: 1 m (IP68)
  • Resistencia a chorros de agua: IP66
  • Resistencia a vibración: MIL-STD-202F
  • Resistencia a corrosión: MIL-STD-1344A
Dimensiones
  • Tamaño nominal: 1/2 pulgada
  • Altura: 46.59 mm | 1.83 pulgadas
  • Longitud: 63.63 mm | 2.51 pulgadas
  • Longitud ángulo recto: 22.10 mm | 0.87 pulgadas
  • Ancho: 24.50 mm | 0.96 pulgadas
  • Peso: 160.90 g | 0.35 lb
Normas y Certificaciones
  • ISO 9001:2008
Pérdida de retorno (VSWR)
  • 50–1000 MHz: 1.05 / -32.00 dB
  • 1000–1900 MHz: 1.06 / -30.00 dB
  • 1900–2200 MHz: 1.06 / -30.00 dB
  • 2200–2700 MHz: 1.08 / -28.00 dB
  • 2700–3600 MHz: 1.19 / -21.00 dB
  • 3600–6000 MHz: 1.19 / -21.00 dB
  • 6000–8800 MHz: 1.25 / -19.00 dB
  • 8800–10200 MHz: 1.29 / -18.00 dB

Escribir Opinión

Favor de conectarse o registrarse para Opinar

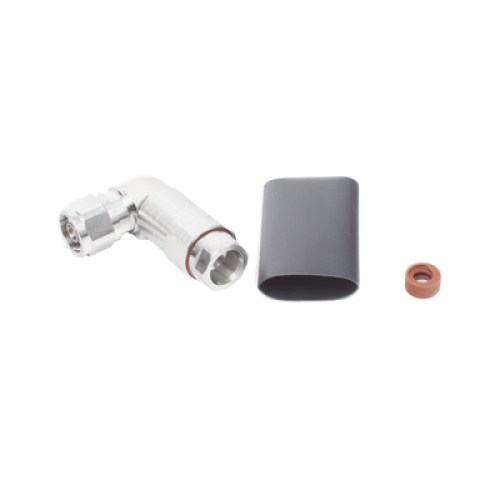

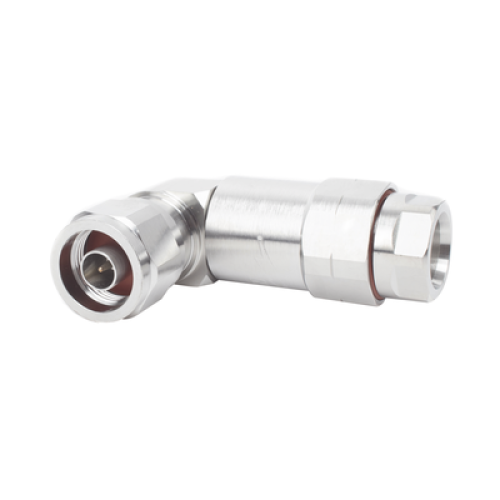

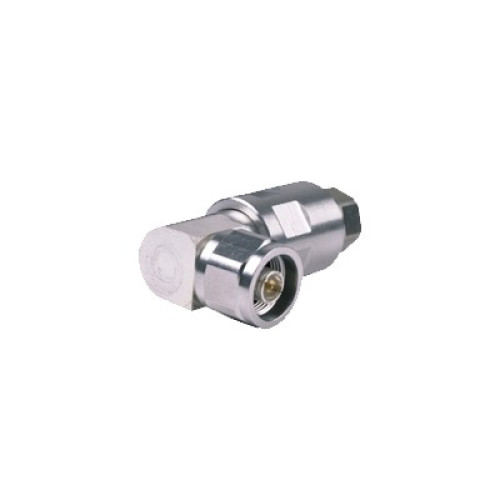

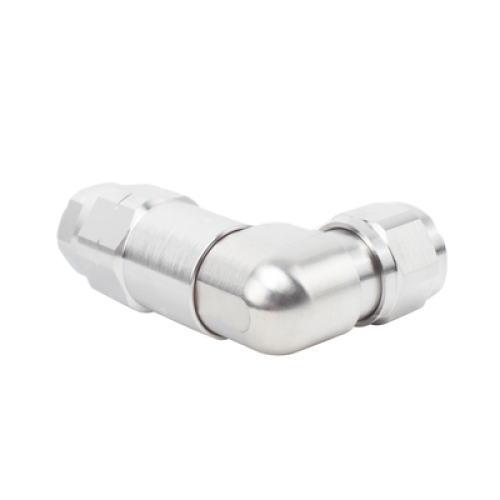

Conector N macho A/R para cable FSJ4-50B (1/2")

  • $1,220.59
