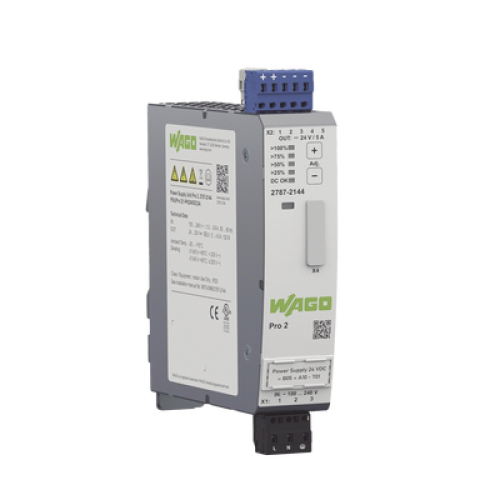

WAGO modelo: 2787-2144

Fuente de alimentación industrial Pro 2 monofásica con salida regulable de 24V DC y corriente nominal de 5A (120W). Incorpora tecnologías avanzadas TopBoost y PowerBoost para manejo de sobrecargas, con capacidad de comunicación configurable mediante interfaces USB, EtherNet/IP, IO-Link, Modbus TCP y Modbus RTU. Diseñada para montaje en carril DIN 35mm, ofrece enfriamiento por convección natural y protección IP20. Incluye indicación óptica de estado, entrada/salida digital configurable y aislamiento eléctrico SELV/PELV conforme a normas internacionales.

Características Generales

  • Tipo: Fuente de alimentación industrial
  • Serie: Pro 2
  • Fases entrada: 1 fase
  • Tensión salida: 24V DC regulable (24-28V)
  • Corriente salida: 5A nominal
  • Potencia: 120W
  • Tecnologías: TopBoost + PowerBoost
  • Comunicación: Configurable múltiples protocolos
  • Montaje: Carril DIN 35mm
  • Protección: IP20
Entrada y Salida
  • Tensión entrada nominal: 1 x AC 100-240V
  • Rango tensión entrada: 1 x AC 90-264V
  • Frecuencia red: 50-60Hz
  • Corriente entrada: ≤ 1A (240VAC); ≤ 1.8A (100VAC)
  • Corriente irrupción: ≤ 9A (después de 1ms)
  • PFC: Activo
  • Tiempo mantenimiento fallo red: ≥ 20ms (230VAC)
  • Tensión salida nominal: DC 24V (SELV)
  • Rango tensión salida: DC 24-28V (regulable)
  • Configuración predeterminada: DC 24V
  • Corriente nominal salida: 5A (24VCC)
  • Potencia nominal salida: 120W
  • Desviación control: ≤ 1%
  • Ondulación residual: ≤ 70mV (Pico a pico)
  • Limitación corriente: 1.1 x Io nom (típ.)
  • PowerBoost: DC 7.5A (5s)
  • TopBoost: hasta 600%
Comunicación y Señales
  • Indicación estado óptico: DC OK, carga, advertencia, estados error
  • Entrada/salida digital: DI/DO configurable
  • Interfaz USB: Cable 750-923
  • EtherNet/IP: Módulo 2789-9023

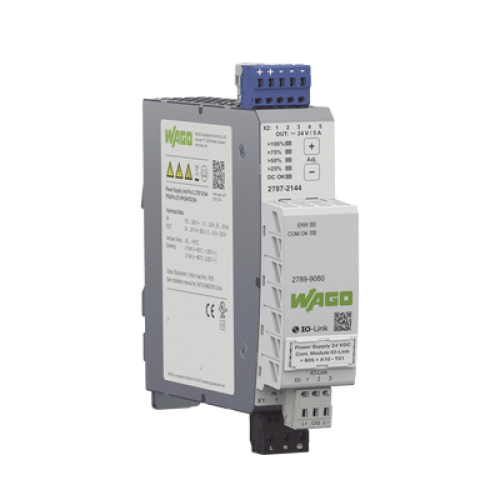

  • IO-Link: Módulo 2789-9080
  • Modbus RTU: Módulo 2789-9015 (RJ45)
  • Modbus TCP: Módulo 2789-9052
  • MQTT: Soporte mediante módulos
Físicas y Eléctricas
  • Alimentación: 1 x AC 100-240V
  • Temp. operación: -25°C a +70°C (arranque -40°C)
  • Temp. almacenamiento: -40°C a +85°C
  • Humedad: 5-96% (sin condensación)
  • Altitud operación: hasta 5000 m
  • Eficiencia: 93.8% (230VAC, 5A, 25°C)
  • Pérdida potencia: ≤ 1W (suspensión); ≤ 2W (sin carga); ≤ 10W (230VAC carga nominal)
  • MTBF: > 1,000,000 h (IEC 61709)
Seguridad y Protección
  • Fusible interno: T 6.3A / 250VAC
  • Prefusible recomendado: 16A (EEUU/Canadá: 15A)
  • Tensión aislamiento pri-sec: 3510V AC
  • Tensión aislamiento pri-masa: 2200V AC
  • Tensión aislamiento sec-tierra: DC 0.5kV
  • Tensión aislamiento sec-señal: DC 0.5kV
  • Clase protección: I
  • Grado protección: IP20 (EN 60529)
  • Resistencia inversión: ≤ DC 35V
  • Categoría sobretensión: III (≤2000m); II (>2000m)
  • Grado ensuciamiento: 2
  • Supresión transitorios: Sí (primaria)
  • Protección sobretensiones secundaria: Circuito protección interna ≤35VCC
  • Protegido cortocircuitos: Sí
  • Protección circuito abierto: Sí
  • Conexión paralelo: Sí
  • Conexión serie: Sí
Conexión y Montaje
  • Tecnología conexión: CAGE CLAMP®
  • Conector WAGO: Serie 721
  • Conductor rígido: 0.08-2.5 mm² / 28-12 AWG
  • Conductor flexible: 0.08-2.5 mm² / 28-12 AWG
  • Conductor flexible con puntera aislada: 2.5-1.5 mm² / 12-16 AWG
  • Conductor flexible con puntera no aislada: 1.5-0.08 mm² / 16-28 AWG
  • Longitud pelado: 8-9 mm / 0.31-0.35 pulgadas
  • Tipo montaje: Carril DIN-35
  • Enfriamiento: Convección natural (montaje horizontal)
Normativas y Certificaciones
  • Marca conformidad: CE
  • Normas: EN 61010-1, EN 61010-2-201, EN 61204-3, UL 61010-1, UL 61010-2-201, SEMI F47
  • EAC: TP TC 004/2011, TP TC 020/2011
  • UL: E255817 (UL 61010-2-201)
  • UL Hazardous Locations: A-E198726 (UL 121201)
  • RoHS: Compliant, No Exemption
  • Categoría climática: 3K3 (EN 60721)
  • ETIM: EC002540 (v8.0 y v7.0)
