Características Principales

  • Amplificador lineal de 50 MHz a 4 GHz
  • Ganancia de 18.7 dB a 0.9 GHz
  • Operación con voltaje de 5 VCC
  • Encapsulado SOT-89 para fácil montaje
  • Rango de frecuencia amplio para múltiples aplicaciones
Especificaciones RF
  • Rango de Frecuencia: 50 MHz a 4 GHz
  • Ganancia: 18.7 dB a 0.9 GHz
  • Ganancia a 1.96 GHz: 11.3 a 14.3 dB
  • Figura de Ruido: 0.55 dB a 0.9 GHz
  • Figura de Ruido a 1.96 GHz: 0.8 a 1.1 dB
  • Potencia de Salida a 1dB Compresión: 22.4 dBm a 0.9 GHz
  • Potencia de Salida a 1.96 GHz: 20.7 a 22.7 dBm
  • Punto de Intercepto de Tercer Orden (OIP3): 38.5 dBm a 0.9 GHz
  • OIP3 a 1.96 GHz: 36.0 a 39.5 dBm
Especificaciones Eléctricas
  • Voltaje de Operación: 5 V (Máx. 5.25 V)
  • Corriente de Operación: 75 a 105 mA (90 mA típico)
  • Corriente Máxima: 120 mA
  • Voltaje Máximo: 5.5 V
  • Potencia Disipada Máxima: 660 mW
  • Potencia Máxima de Entrada RF: 27 dBm
  • Temperatura de Unión Máxima: 150 °C
  • Rango de Temperatura de Operación: -40 a +85 °C
Características Adicionales
  • Red de sesgo activa para estabilidad
  • Redes de adaptación integradas
  • Bajo consumo de potencia
  • Alta linealidad (OIP3 de 39.5 dBm a 1960 MHz)
  • Alta relación de rechazo de entrada/salida
  • Bajo rizado en banda
  • Tecnología GaAs pHEMT
  • Construcción libre de plomo y compatible con RoHS

Aplicaciones

  • Receptores de telefonía celular
  • Sistemas PCS
  • Receptores W-CDMA
  • Sistemas ISM
  • Receptores WiMAX
  • Amplificadores de driver de PA
  • Bloques de ganancia de bajo ruido y alta linealidad
Configuración de Diseño
  • Diseño de alto rendimiento pHEMT MMIC LNA
  • Red de sesgo activa integrada
  • Redes de adaptación internas
  • Operación con una sola fuente de alimentación
  • Opciones flexibles de sesgo: 3V a 5V
Información de Montaje
  • Encapsulado SOT-89
  • Requiere capacitor de bloqueo DC en entrada y salida
  • Uso de vías cercanas a conexiones de tierra para reducir inductancia
  • Disipador de calor recomendado
  • Nivel de sensibilidad a ESD: Clase 1B
  • Nivel de sensibilidad de humedad: MSL 2

Escribir Opinión

Favor de conectarse o registrarse para Opinar

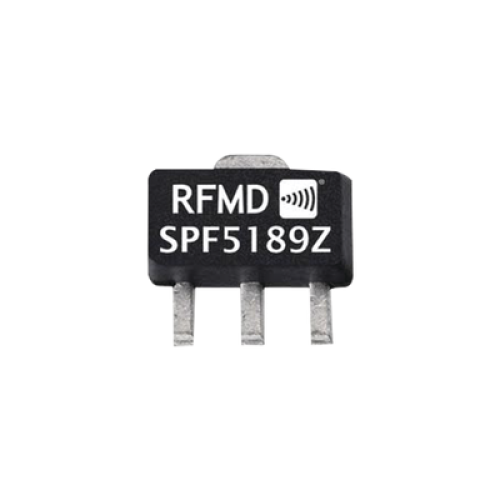

Amplificador Lineal de 50 MHz a 4 GHz, 18.7 dB de Ganancia, 5 Vcc, SOT-89.

  • Fabricante: SYSCOM
  • Código de Producto: 772-SPF5189Z
  • Existencia: 3

  • $191.70
