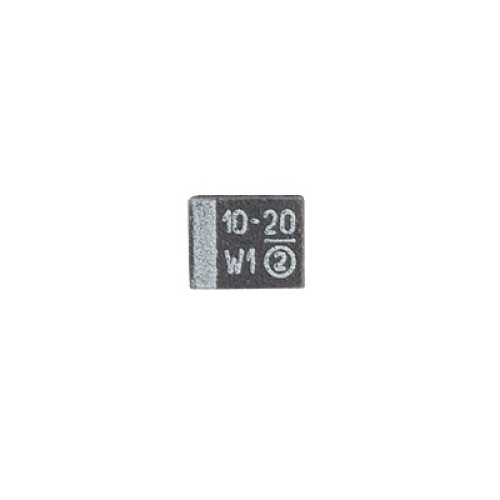

• Capacitor de Tantalio SMD, 10 uFd, 20 Volt.

Características principales

  • Capacitor de tantalio SMD compacto y eficiente
  • Capacidad de 10 µF para aplicaciones de precisión
  • Resistencia a voltaje de hasta 20 voltios
  • Diseño SMD para montaje en superficie
  • Ideal para circuitos de alta densidad

Especificaciones eléctricas

  • Capacidad nominal: 10 µF
  • Tolerancia: ± 20% (X0), ± 10% (X9), ± 5% (X5)
  • Tensión nominal: 20 VDC
  • Temperatura operativa: -55 °C a +125 °C
  • Corriente de rizado: Hasta 0.29 A RMS (dependiendo del tamaño de caso)
  • ESR: Desde 0.150 Ω (dependiendo del tamaño de caso)
Tamaño y Dimensiones
  • Tamaño EIA: 3216-18 (A), 3528-21 (B), 6032-28 (C), 7343-31 (D), 7343-43 (E)
  • Dimensiones (mm): 3.2x1.6x1.6 (A), 3.5x2.8x1.9 (B), 6.0x3.2x2.5 (C), 7.3x4.3x2.8 (D), 7.3x4.3x4.0 (E)
Terminaciones
  • Estándar: Estaño mate 100%
  • Disponible: Estaño/plomo
Opciones de Empaque
  • 2TE3: Carrete de 7' (178 mm)
  • 2WE3: Carrete de 13' (330 mm)
  • 2DE3: Carrete de 7' (178 mm), empaque seco
  • 2RE3: Carrete de 13' (330 mm), empaque seco
  • 8T/8W/8D/8R: Opciones de empaque especial
Aplicaciones
  • Fuentes de alimentación conmutadas
  • Convertidores DC/DC
  • Equipos industriales
  • Infraestructura de telecomunicaciones
  • Aplicaciones generales
Normas y Certificaciones
  • Calificado bajo EIA-717
  • Cumple con EIA-535-BAAC
  • Nivel de sensibilidad a la humedad: Nivel 1
  • Terminaciones compatibles con RoHS
Código de Orden

Ejemplo: 593D 107 X9 010 D 2WE3

  • 593D: Serie
  • 107: Capacidad (10 µF)
  • X9: Tolerancia (±10%)
  • 010: Tensión (10 V)
  • D: Código de tamaño
  • 2WE3: Terminaciones y empaque
Código de Marcado
  • Incluye banda de polaridad (+), capacidad en µF y tensión nominal
  • Código de voltaje en 'A' case
  • Código de fecha de fabricación
  • Marcado 'circled 2' de Vishay (si el espacio lo permite)
Guía de Derating
  • Derating de voltaje requerido sobre +85 °C
  • Consultar 'Typical Performance Characteristics' para detalles
