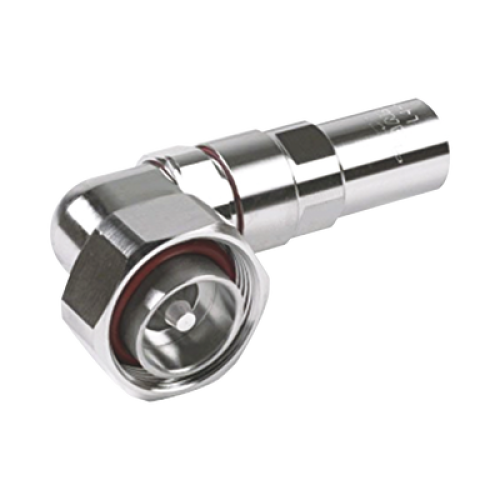

El conector L4DR-PS de ANDREW es un conector coaxial de alta performance diseñado específicamente para sistemas de comunicación inalámbrica. Este conector macho 7-16 DIN en ángulo recto con tecnología Positive Stop™ está optimizado para cable HELIAX® LDF4-50A de 1/2 pulgada, ofreciendo excelente rendimiento en aplicaciones de radiofrecuencia con requisitos críticos de intermodulación y potencia.

Características Principales

  • Tecnología Positive Stop™ para instalación precisa y consistente
  • Excelente desempeño en intermodulación: -120 dBm @ 910 MHz
  • Alta capacidad de potencia: 1.0 kW promedio @ 900 MHz y 15.6 kW pico
  • Amplio rango de frecuencia operativa: 0 - 7500 MHz
  • Diseño en ángulo recto para aplicaciones espacialmente restrictivas
  • Plating trimetal en contacto exterior para máxima conductividad
  • Certificación IP68 para inmersión hasta 1 metro durante 24 horas
  • Compatibilidad con estándares MIL-STD e IEC
Especificaciones
  • Impedancia: 50 ohm (cable y conector)
  • VSWR: 1.018 @ 50-1000 MHz hasta 1.671 @ 6000-8800 MHz
  • Pérdida de inserción: Coeficiente típico 0.05√freq (GHz)
  • Resistencia contacto interno: Máx. 0.8 mOhm
  • Resistencia contacto externo: Máx. 1.5 mOhm
  • Voltaje DC prueba: 2500 V
  • Resistencia aislamiento: Mín. 5000 MOhm
  • Efectividad blindaje: -110 dB
  • Voltaje RF máximo: 884 Vrms
Interfaces y Conectividad
  • Interface: 7-16 DIN Macho
  • Cable compatible: LDF4-50A 1/2 pulgada
  • Método contacto interno: Captivado
  • Plating contacto interno: Oro | Plata
  • Método contacto externo: Self-flare
  • Plating contacto externo: Trimetal
  • Angulo montaje: 90° derecho
  • Pressurizable: No
Aplicaciones
  • Sistemas de comunicación inalámbrica
  • Infraestructura de telecomunicaciones
  • Estaciones base de telefonía móvil
  • Sistemas de transmisión de radiofrecuencia
  • Aplicaciones industriales y militares
